网络协议---RTP---NALU打包成RTP
在h264 RTP STAP-A协议中，在单时间聚合时会比A包多包含一个DON字段
nal_unit_type：
1~23----NALU包类型
24~31----RTP打包类型
RTP数据包 = RTP包头 + 载荷

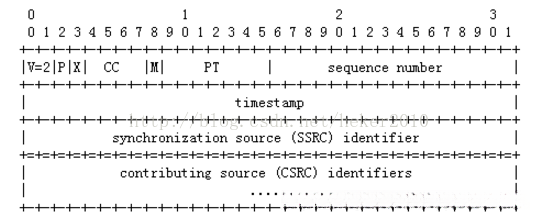

1、RTP包头
typedef struct
{
/**//* 1byte (0) */
unsigned char version:2;/* expect 2,版本号，固定为2 */
unsigned char padding:1;/*expect 0 , 填充位,不用关心*/
unsigned char extension:1;/* expect 1, see RTP_OP below ,扩展位*/
unsigned char csrc_len:4;/* expect 0, csrc计数器，没啥用*/
/**//* 1byte (1) */
unsigned char payload:7;/*RTP_PAYLOAD_RTSP,负载类型 h264的PT=96*/
unsigned char marker:1;
/* expect 1，视频中：1尾包/0非尾包，不拆包的NALU也算尾包→Marker=1*/
/**//* 2bytes (2, 3) */
unsigned short seq_no;/* RTP包序号，比如100,101,102，类推 */
/* 序列号只表示了包发出的先后顺序，它表示不了任何时间上的其它概念，所有严格的说，序列号并不能作为流内的同步标志。
但是，由于一般来说，包的发送时间都会有严格限制，比如音频包是每秒种发送30个数据包，也就是说，每个包间隔1000/30MS，而这个时间就可以作为一个同步时间来播放。也就是说，按照序列号，每1000/30MS间隔播放一个数据包，这样也能保证同步，但是这时候请考虑丢包问题。*/
/**//* 4bytes (4-7) */
unsigned long timestamp;/* 时间戳位 数据能以正确的时间顺序恢复的关键 */
/*发送方时间戳的时钟是连续、单调增长的，即使不发送or接受*/
/*会话的初始时间戳必须随机选择，但没有规定时间戳的单位，而是交由负载来确定→根据需要选择合适的输出计时精度*/
/*同一时间采样的多个分组的时间戳相同*/
/* RTCP的一个关键作用就是能让接收方同步多个RTP流，例如：当音频与视频一起传输的时候，由于编码的不同，RTP使用两个流分别进行传输，这样两个流的时间戳以不同的速率运行，接收方必须同步两个流，以保证声音与影像的一致。为能进行流同步，RTCP要求发送方给每个传送一个唯一的标识数据源的规范名(Canonical Name），尽管由一个数据源发出的不同的流具有不同的同步源标识(SSRC)，但具有相同的规范名，这样接收方就知道哪些流是有关联的。*/
/**//* 4bytes (8-11) */
unsigned long ssrc;
/* 同步信源标识符，一个RTP传输session的ID,
用于区分信号来源，在本RTP会话中全局唯一就行
这个数字是随机产生，并且要保证唯一。*/
/*比如 rtp_hdr->ssrc = htonl(10); //全局唯一就行*/
// CSRC(4Bytes)不是RTP必须的,因此不定义它
} RTP_FIXED_HEADER;2、RTP3种打包方式（👈考虑到MUT大小）
当数据报长度超过最大传输单元时（具体为有线IP网络1500字节、无线及非IP网络254字节以下），若未经PCT/IP层处理而自行分割，则可能导致数据包丢失的概率增加
假设我们采用1500字节作为基准计算，则其中总数据长度为：
1500 = 89 + 89 + 89 + 89 + 89 + 89 + 89 + 89 + 77 + 77
其中各组成部分的具体数值如下：
信道编码冗余（CC）= C_{{\rm R}} = C_{{\rm E}} = C_{{\rm F}} = C_{{\rm G}} = C_{{\rm H}} = C_{{\rm I}} = C_{{\rm J}}
信道重传次数（AR）= A_{\text{r}}
信道重传次数（ER）= E_{\text{r}}
信道重传次数（FR）= F_{\text{r}}
信道重传次数（GR）= G_{\text{r}}
信道重传次数（HR）= H_{\text{r}}
①单一NAL单元模式
②组合封包模式
将多个NALU封装到一个RTP中，在实际应用中发现适用于较小规模的NALU场景时可采用这种打包策略以显著提升传输效率。具体而言，则是由多个NALU构成单个RTP包。
在STAP包中所有ATAL的时间戳均为相同值；而在MTAP配置下则赋予每个ATAL独立的时间戳值。
③分片封包模式FUs
相较于FU-A方案，在FU-B版本中多引入了一个DON（decoding order number）字段，并规定该字段采用网络字节序编码方式。值得注意的是，在 FU-B 方案下仅限于行间扫描的分片封包场景适用。
RTP 包等于 RTP 头信息与 RTP PAYLOAD 的组合。
由 PlayLoad 头信息及 RBSP 构成的 RTP Payload 单元组。
||
由 NAL 头信息及 RBSP 构成的 NAL 单元组。
拆包
如果未对NAK头进行拆分则采用NAL_head；

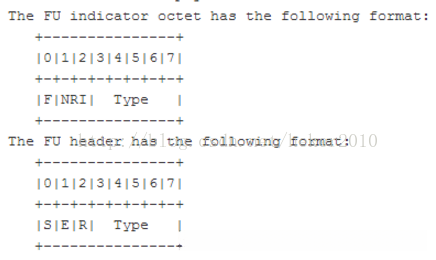

当对NAK头进行拆分时，则采用FU_Indicator和FU_header两种字段；
对于不分包的情况，则为[RTP HEADER]+[NAL_header]+[RBSP];
而当分包时，则是[RTP HEADER]+[FU_Indicator]+[FU_header]+[RBSP].
①NAL_header的前面3位：F和NRI 即FU_indicator的前3位
②NALU码流类型
NAL_header的后3位：TYPE 即FU_header的后5位
类型1~12
③FU_indicator的后5位（拓展类型）
TYPE表征打包类型（方式）
类型24-29
④FU_header的前三位
S：开始位 拆包的第一包则置位 否则0
E：结束位 拆包的最后一包则置位 否则0
R：预留，必须是0
RTP_FIXED_HEADER rtp_hdr;
rtp_hdr =(RTP_FIXED_HEADER)&sendBuf[0];
rtp_hdr->payload = H264; //
rtp_hdr->version = 2;
rtp_hdr->marker = 0;
rtp_hdr->ssrc = htonl(10); //同步信源(SSRC)标识符使用同一个-用于区分信号来源
int k=0,l=0;
k = nalu_t->len/MAX_RTP_PKT_LENGTH; // 比如k为7，表示有7个完整RTP包+1个尾包
l = nalu_t->len%MAX_RTP_PKT_LENGTH; // 比如l为126，表示尾包的RBSP为126个字节
int t=0;
ts_current = ts_current+timestamp_increse; //时间戳
rtp_hdr->timestamp = htonl(ts_current);
while(t<=k)
{
rtp_hdr->seq_no = htons(seq_num ++); //序列号累加
if(!t) //第一包
{
rtp_hdr->marker=0; // 不是尾包
fu_ind =(FU_INDICATOR*)&sendBuf[12];
fu_ind->F=nalu_t->forbidden_bit;
fu_ind->NRI=nalu_t->nal_reference_idc>>5;
fu_ind->TYPE=28;
fu_hdr =(FU_HEADER*)&sendBuf[13];
fu_hdr->E=0;
fu_hdr->R=0;
fu_hdr->S=1;
fu_hdr->TYPE=nalu_t->nal_unit_type;
nalu_payload=&sendBuf[14];
memcpy(nalu_payload,nalu_t->buf+1,MAX_RTP_PKT_LENGTH);
bytes=MAX_RTP_PKT_LENGTH+14;
::send( socketFd, sendBuf, bytes, 0 );
t++;
}
else if(k==t) // 尾包的情况
{
rtp_hdr->marker=1; // 尾包
fu_ind =(FU_INDICATOR*)&sendBuf[12];
fu_ind->F=nalu_t->forbidden_bit;
fu_ind->NRI=nalu_t->nal_reference_idc>>5;
fu_ind->TYPE=28;
fu_hdr =(FU_HEADER*)&sendBuf[13];
fu_hdr->R=0;
fu_hdr->S=0;
fu_hdr->TYPE=nalu_t->nal_unit_type;
fu_hdr->E=1;
nalu_payload=&sendBuf[14];
memcpy(nalu_payload,nalu_t->buf+t*MAX_RTP_PKT_LENGTH+1,l-1);
bytes=l-1+14;
::send( socketFd, sendBuf, bytes, 0 );
t++;
}
else if(t<k&&0!=t) // 注意，头包，中间包，尾包，fu_hdr->R，fu_hdr->S，fu_hdr->E 的值不一样
{
rtp_hdr->marker=0;
fu_ind =(FU_INDICATOR*)&sendBuf[12];
fu_ind->F=nalu_t->forbidden_bit;
fu_ind->NRI=nalu_t->nal_reference_idc>>5;
fu_ind->TYPE=28;
fu_hdr =(FU_HEADER*)&sendBuf[13];
fu_hdr->R=0;
fu_hdr->S=0;
fu_hdr->E=0;
fu_hdr->TYPE=nalu_t->nal_unit_type;
nalu_payload=&sendBuf[14];
memcpy(nalu_payload,nalu_t->buf+t*MAX_RTP_PKT_LENGTH+1,MAX_RTP_PKT_LENGTH);
bytes=MAX_RTP_PKT_LENGTH+14;
::send( socketFd, sendBuf, bytes, 0 );
t++;
}}
