数字信号处理Python示例（13）生成方波信号
文章目录
-
前言
-
一、方波信号
-
- 1.方波的特点
- 2.方波的应用
- 3.方波的产生
-
二、生成方波信号的Python代码
-
三、仿真结果及分析
-
写在后面的话
前言
本文将详细讨论如何利用Python生成一系列重要的非正弦信号，并通过具体案例展示其实现方法。具体包括方波、三角波、锯齿波等基本周期信号以及sinc函数和高斯脉冲等特殊函数的生成技术。这些信号在现代信号处理理论与工程应用中扮演着关键角色。
一、方波信号
一种特殊的非正弦周期性波动模式被称为方波，在其每个完整的周期中电压或电流会急剧变化，在两个特定电平之间来回切换，默认情况下通常是从最大值向最小值转变
1.方波的特点
以下是方波的一些主要特点：
- 规律性：方波其特性表现为每隔一段时间就会重复一次形状。
- 频率：频率是指每秒钟完成多少个周期。
- 占空比：占空比指的是一个完整周期内高电平持续时间所占比重。
- 傅里叶级数：傅里叶级数表明可以通过无限多个正弦和余弦函数之和来描述方波。
- 谐波：由于其包含无数高频成分，在实际应用中会产生谐波失真。
2.方波的应用
在电子工程与信号处理领域扮演着重要角色的方波，在各个相关领域都发挥着关键作用。
它们不仅在数字通信系统、数字电路设计以及时钟信号生成等方面发挥着关键作用，
而且是许多现代电子设备的基础组成部分。
例如，在数字电路设计中，默认使用的基准信号通常是方波形式。
在通信系统领域中，
采用方波作为载波能够有效支持ASK（ amplitude shift keying）、FSK（frequency shift keying）以及PSK（phase shift keying）等多种调制技术。
在合成器这类音频设备内部，
方波振荡器被广泛用于音色的塑造与声音的再生。
同时，
这种周期性变化的电压或电流特性使其成为工业自动化系统中的重要元素之一。
它们通常被用来精确控制步进电机的速度与位置调节，
并配合调整灯光亮度以优化生产环境。
3.方波的产生
从物理学的角度来看，在电子工程领域中可以通过开关电路实现方波的产生。其中常用的包括晶体管和MOSFET等半导体器件作为开关元件。然而，在实际应用中由于存在一些不理想的特性因素影响
二、生成方波信号的Python代码
请看以下是一个用于生成和绘制方波信号的Python代码示例，并展示其运行结果的具体情况
# 导入必要的库
import numpy as np
import matplotlib.pyplot as plt
def generate_square_wave(frequency, duty_cycle, sampling_rate, duration):
"""
生成方波信号。
参数:
frequency (float): 方波频率（赫兹）。
duty_cycle (float): 方波占空比（0到1之间）。
sampling_rate (int): 采样率（赫兹）。
duration (float): 信号持续时间（秒）。
返回:
numpy.ndarray: 生成的方波信号。
"""
# 生成时间轴
t = np.linspace(0, duration, int(sampling_rate * duration), endpoint=False)
# 计算周期
period = 1 / frequency
# 计算高电平持续时间
high_duration = period * duty_cycle
# 生成方波信号
square_wave = np.where(np.mod(t, period) < high_duration, 1, -1)
return square_wave
# 设置参数
frequency = 5 # 频率为10赫兹
duty_cycle = [0.3,0.5,0.7] # 占空比为0.3,0.5,0.7
sampling_rate = 100 # 采样率为100赫兹
duration = 1 # 持续时间为1秒
# 定义时间轴
t = np.linspace(0, duration, int(sampling_rate * duration), endpoint=False)
# 生成方波信号
for i in range(len(duty_cycle)):
square_wave = generate_square_wave(frequency, duty_cycle[i], sampling_rate, duration)
# 绘制方波信号
# plt.figure(figsize=(12, 6))
plt.subplot(3,1,i+1)
plt.plot(t, square_wave)
plt.title(f'方波信号 (频率 = {frequency} Hz，占空比 = {duty_cycle})')
plt.xlabel('时间 (秒)')
plt.ylabel('振幅')
plt.grid(True)
# 使用tight_layout自动调整子图参数，避免标签之间的重叠
plt.tight_layout()
# 显示绘制的图像
plt.show()
AI写代码三、仿真结果及分析

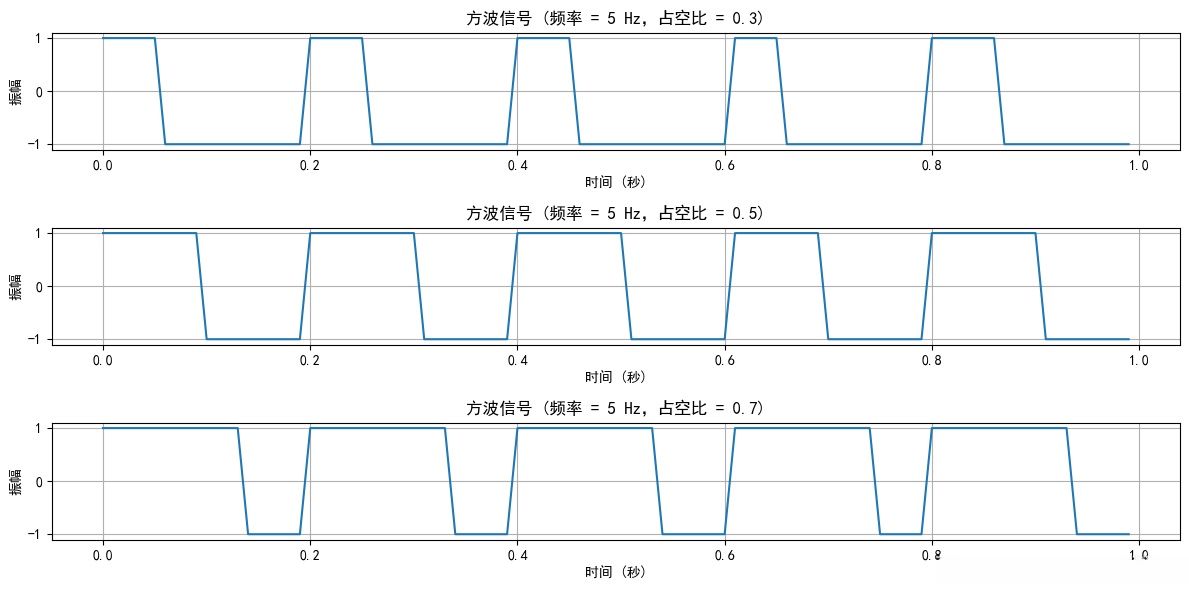

以下是执行代码后画图的结果。
结果分析：
这些子图被用来绘制了占空比分别为5\text{Hz}和1\text{kHz}的周期性矩形脉冲序列，并对不同的 duty cycle 值进行了对比研究。
写在后面的话
本文属于《数字信号处理Python案例解析》系列的第13篇文章。本系列通过Python语言实例详细阐述数字信号处理的核心概念及其实际应用领域。所附Python代码力求简洁明了，并具有教学示范的功能。对于理论分析部分，则尽量避免复杂的数学推导和证明过程；相反地，则着重于直观地解释其物理意义，并通过实际案例展示其工程应用价值。
感谢您的阅读！
