NR 5G SSB介绍
SSB（同步信号块）是4G和5G系统中用于同步信号传输的关键组成部分，由PSS（主同步信号）、SSS（辅同步信号）和PBCH（物理 BCH）三部分组成。PSS和SSS用于获取定时、偏移和小区ID信息，PBCH则提供无线帧号、与空口对齐和调度SIB1的信息。SSB的时域和频域位置通过同步栅格、GSCN和DM-RS等技术确定，不同子载波间隔下，SSB的分布和数量也有所差异。例如，15KHz间隔时，频率低于3GHz的情况下，会有4个SSB候选。
SSB概念
SSB由PSS、SSS和PBCH三部分组成。Synchronization Signals and PBCH block (简称SSB)由PSS、SSS和PBCH三部分组成。通过PSS和SSS，UE可获取定时、频偏及小区标识等信息。PBCH可提供无线帧号、空口同步信息及SIB1调度相关信息。
SSB特征

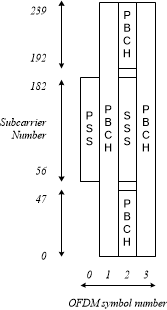

SSB在时域上占用4个OFDM符号，在频域上占用240个子载波（20个PRB），编号为0至239，如图所示： SSB的时频结构示意图
1、PSS位于符号0的中间127个子载波位置。
2、SSS同样位于符号2的中间127个子载波位置；为了确保PSS和SSS的可靠性，它们的两端分别设置了不同的子载波Set 0。
3、PBCH信号占据符号1/3和符号2的位置，其中在符号1/3上，它覆盖了所有0~239的子载波位置；在符号2上，它覆盖了除SSS占用的子载波位置以及保护SSS所使用的子载波Set 0之外的所有子载波位置。
4、DM-RS信号位于PBCH信号的中间部分，在符号1/3上，每个符号占据60个子载波位置，且子载波位置每隔4个子载波出现一次。其中，物理小区总共有1008个子载波位置。
5、PSS、SSS、PBCH及其相关辅助信号DM-RS均占据不同的符号位置。

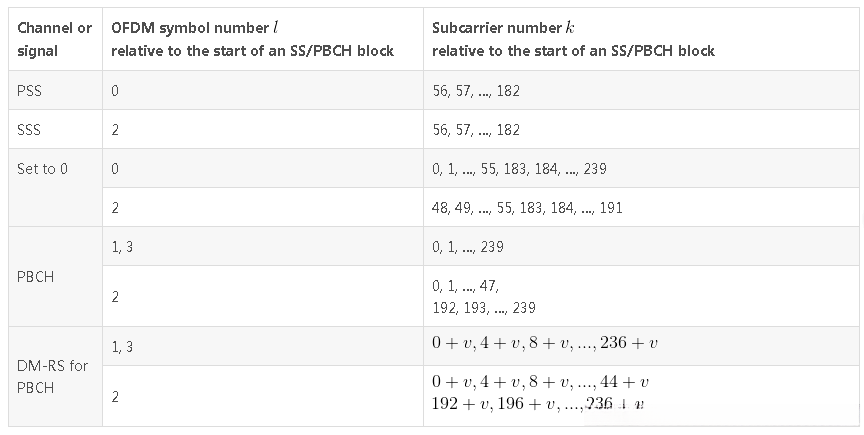

PSS、SSS、PBCH及其DM-RS在SSB中占用资源(协议38.211)如下图所示：
注：
- 其中，分别表示SSB内的频域索引和时域索引；
- 其中，其含义请参见上面DM-RS的描述；
- 其中，“Set 0”表示UE可假定上图中该部分的RE被设置为0。
SSB频域
对于SSB频域位置的确定，有两种方式：
1、UE未接收到显性信号指示SSB频域位置时，确定SSB的频域位置
2、UE接收到显性信号指示SSB频域位置时，确定SSB频域位置
未搜到SIB1之前的SSB频域位置

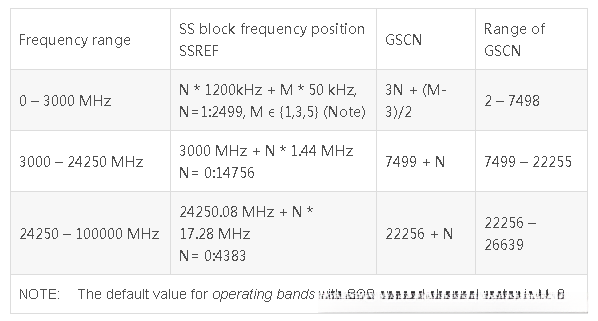

基于同步栅格(当不存在SSB位置的显示信令时，该栅格指示UE可利用的系统获取SSB的频域位置)的指示，确定SSB的频域位置。具体而言，UE在开机时可通过同步栅格获取SSB的大致频率范围，随后通过盲检进行精确定位。根据参考协议38.104，SSB的频率位置由SSBEF参数定义，其中SSBEF的编号为GSCN(全球同步通道编号)，该参数明确指定了SSB的频率范围和相关参数。

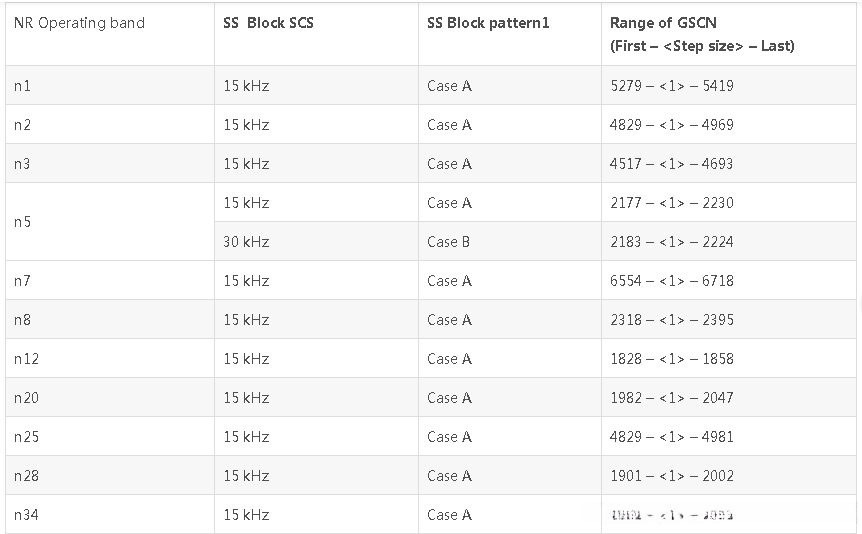

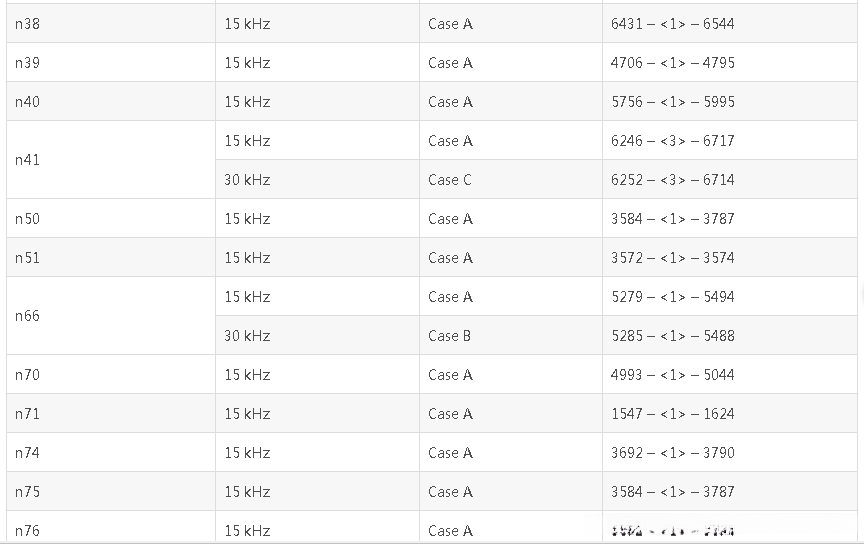

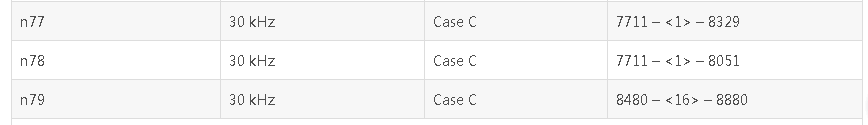

UE通过频点信息（对应GSCN）确定SSB模式（该值可确定SSB在频域中的位置），每个频带的同步栅格配置如下图所示；其中，同步栅格配置对应FR1（Frequency Range）。
NOTE 1: SS Block pattern is defined in section 4.1 in TS 38.213 [10].
B、对应FR2(Frequnecy Range)
NOTE 1: SS Block pattern is defined in section 4.1 in TS 38.213 [10].
对于一个SSB，UE将认为：
天线端口p = 4000用于传输PSS、SSS、PBCH及其DMRS；
对于PSS、SSS、PBCH及其DMRS具有相同的码元周期和子载波配置；
对于SSB typeA（Sub6G），子载波间隔（即对应15/30KHz）的取值为，并且以15KHz子载波间隔表示；
对于SSB typeB（mmWave），子载波间隔（即对应120/240KHz）以及（由高层subCarrierSpacingCommon提供的子载波间隔所表示）的取值为，并且以60KHz子载波间隔表示；
资源块的子载波0的中心与公共资源块的子载波0的中心一致，其中子载波间隔由高层参数subCarrierSpacingCommon提供，该公共资源块与SSB块的第一个资源块的子载波0重叠。
注：
- 其中表示公共资源块，即SSB所在的CRB编号，其由SIB1->ServingCellConfigCommonSIB->DownlinkConfigCommonSIB->FrequencyInfoDL-SIB->offsetToPointA参数获得；
- 表示公共资源块中的子载波0到SSB的子载波0的子载波偏移量，其中的低4位由MIB参数ssb-SubcarrierOffset给出；对于SSB typeA，的最高有效位由PBCH净载荷给出。如果ssb-SubcarrierOffset没有被高层提供，则的低4位来源于SSB和offsetToPointA之间的频域差；
- 接收到SIB1后确定周期SSB的频域位置，其SSB的周期频域位置示意图如下图所示：
SSB时域位置
未搜到SIB1之前的SSB时域位置
通过GSCN分析，我们获得了五种SSB模式（CaseA至CaseE）。其对应的SSB时域关系如下所述：对于具有SSB的半帧（5ms），候选SSB的数目和第一个符号索引位置根据SSB的子载波间隔确定如下：注：1）以下所有案例均基于半帧；2）{}中的数值表示第一个OFDM符号的位置。
- CaseA-15KHz间隔：候选SSB的第一个符号的索引为{2, 8} + 14*n(注：由于{}有两个数，则每个1ms 1个slot内有2个SSB)。对于F(Frequent) <= 3GHz，n = 0,1(注：占2个sot，{}中也是两个数，则2ms总共有4个SSB，故Lmax = 4)。对于3GHz < F <= 6GHz，n = 0,1,2,3(即占4个slot，4ms内Lmax = 8)。
- CaseB-30KHz间隔：候选SSB的第一个符号的索引为{4, 8, 16, 20} + 28*n(1ms内2个slot，1 slot内有2个SSB)。对于F(Frequent) <= 3GHz，n = 0(即占2个slot，1ms内故Lmax = 4)。对于3GHz < F <= 6GHz，n = 0,1,2,3(即占4个slot，2ms内Lmax = 8)。
- CaseC-30KHz间隔：候选SSB的第一个符号的索引为{2, 8} + 14*n(1ms内2个slot，1 slot内有2个SSB)。对于F(Frequent) <= 3GHz，n = 0, 1(即占2个slot，2ms内故Lmax = 4)。对于3GHz < F <= 6GHz，n = 0,1,2,3(即占4个slot，4ms内Lmax = 8)。
- CaseD-120KHz间隔：候选SSB的第一个符号的索引为{4, 8, 16, 20} + 28*n，对于F > 6GHz，n = 0, 1, 2, 3, 5, 6, 7, 8, 10, 11, 12, 13, 15, 16, 17, 18(1ms内8个slot，1个slot内2个SSB，1ms占16个SSB，共4组，则4ms内Lmax = 64)。
- CaseE-240KHz间隔：候选SSB的第一个符号的索引为{8, 12, 16, 20, 32, 36, 40, 44} + 56*n，对于F > 6GHz，n = 0, 1, 2, 3, 5, 6, 7, 8 (1ms内16个slot，1个slot内2个SSB，1ms占32个SSB，共2组，则2ms内Lmax = 64)。

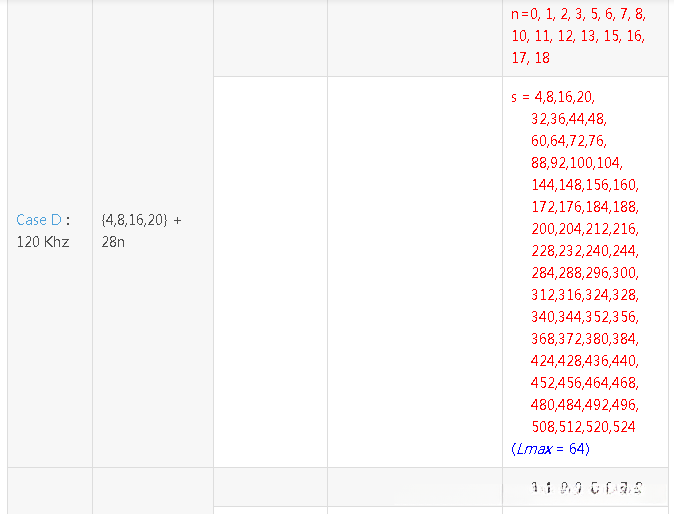

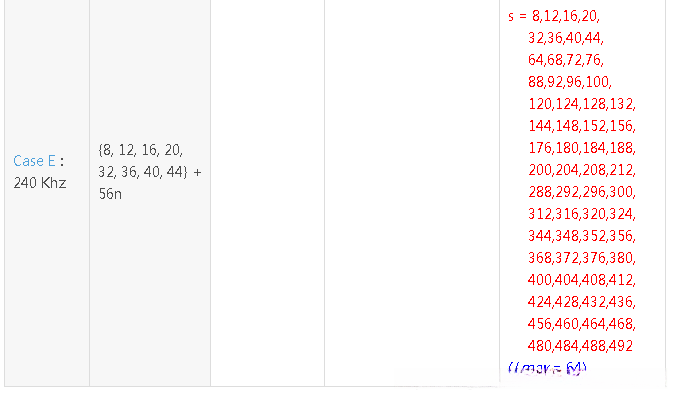

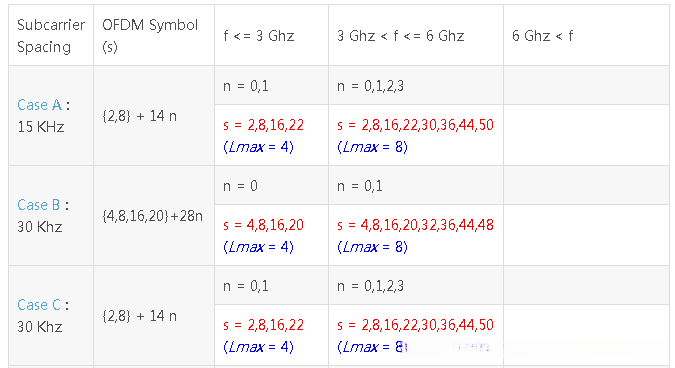

5种SSB模式中的每一个SSB的起始符号以及在不同频率下的SSB数量如图所示：
- 每个子载波间隔和频率的SSB时域的起始符号

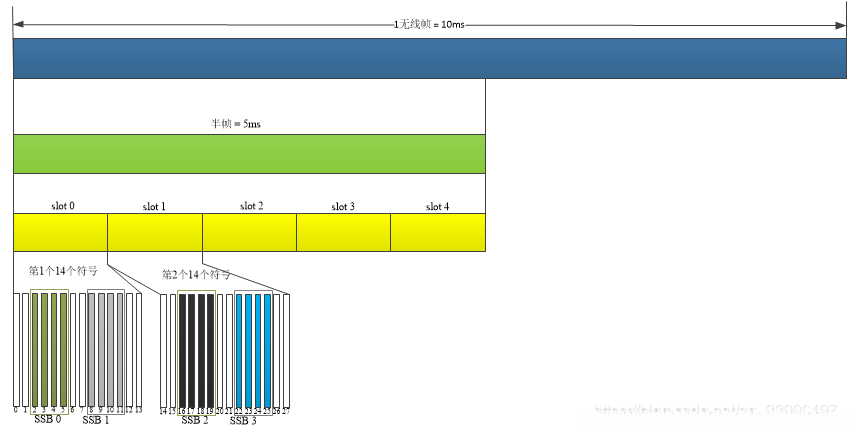

注：表中S表示不同SSB在半帧中的起始位置。举例：当子载波间隔设定为15KHz，在CaseA配置下，当频率f不超过3GHz时，每个 slot 包含两个 SSB，整个半帧中共有4个 SSB。根据表6.5的数据，这4个 SSB的起始符号分别为s = 2,8,16,22，其时域位置示意图如下图所示：
搜到SIB1之后的SSB时域位置

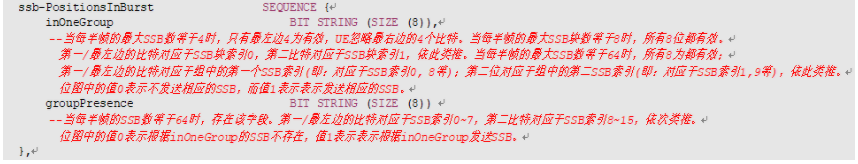

首先，通过SIB1获得SSB在时域的周期参数。接着，根据上述描述确定5个SSB模式的时域位置。A部分说明，当UE收到第一个SSB从PBCH中得到MIB后即可定位出SIB1的位置。随后，收到SIB1后即可确定后续SSB在频域的位置。同时，UE无需在整个频带上进行多址接入检测。此外，此时SSB在时域上仍有多候选，因此在SIB1中通过SIB1->ServingCellConfigCommonSIB->ssb-PositionsInBurst参数进行描述，其描述如下图所示。
举例说明：
当子载波间隔设定为15KHz，且频率设定为小于等于3GHz时，对应SSB的时域划分情况CaseA。在这种情况下，若SSB的个数Lmax = 4，则其意图如上图所示。
在ssb-PositionInBurst中，inOneGroup的高4位有效，低4位无效。当频率设定为小于等于3GHz时，groupPresence的8bits应全为0。如果inOneGroup的8bits值为1010 0000，那么UE会检测第1个SSB0和SSB2，而不会检测SSB1和SSB3的位置。
