H264码流结构分析
1、码流总体结构：

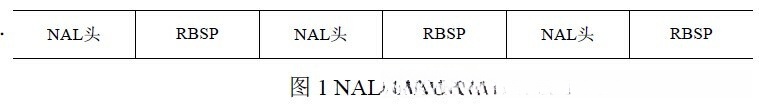

h₂⁶₄是一种先进的视频压缩标准，在其架构中分为两个主要功能层次：视频编码层（VCL）和网络传输相关的辅助层（NAL）。在采用H.₂₆₄协议时，默认情况下会生成一系列的Network Abstraction Layer Units (NALUs)，每个这样的单位都包含一个相关联的数据块（RBSP）。通常情况下，在H.₂₆₄编码中生成的一个完整NAL单元由三个部分构成：起始码、头部信息以及承载的数据内容。需要注意的是，在某些特定场景下可能会省略头部信息或数据内容中的某些字段。为了确保可靠传输，在整个链路的不同阶段都会对这些NAL单元进行完整性校验，并根据检测到的问题采取相应的纠正措施。

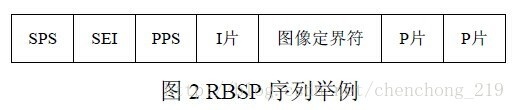

其中RBPS有分为几种类型：

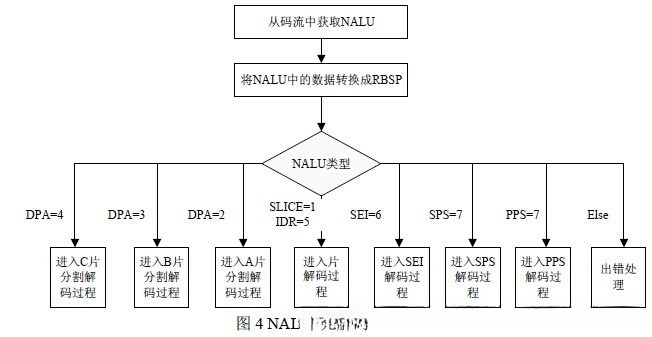

NAL的解码单元的流程如下：
2、 NAL Header：
占用一个比特单元，分为三个组成部分：forbidden_bit(1-bit bit)，nal_reference_bit(2-bit bits)(优先级)，nal_unit_type(5-bit bits)(类型)。
forbidden_bit:禁止位。
nal_reference_bit：当前NAL的优先级，值越大，该NAL越重要。

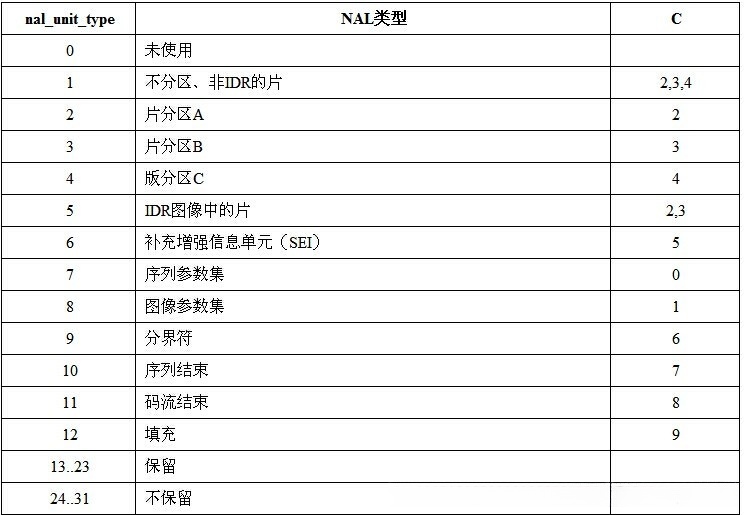

nal_unit_type ：NAL类型。参见下表
几个例子：
3、 ffmpeg解析H264流程分析

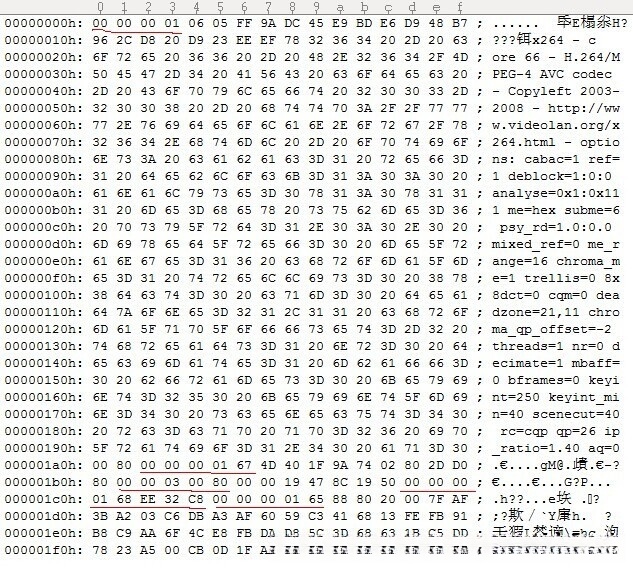

这是一段实际的码流
在上面的图片中,共有三个起始码:0x00 0000 01
其中用于分析的过程如下：
const uint8_tff_h264_decode_nal(H264Contexth, const uint8_t *src,
int *dst_length, int *consumed,
int length)
h->nal_ref_idc= src[0] >> 5;
h->nal_unit_type= src[0] & 0x1F;
此处src[0]即为06，写成二进制位0000 0110，则h->nal_ref_idc = 0，h->nal_unit_type = 6
可以判断这个NALU类型为SEI，重要性优先级为0。
src++;src向后移动一个位置，此时src指向图中第一行第五列的数据05
length--;未处理数据长度减1
#defineSTARTCODE_TEST \
if(i + 2 < length && src[i + 1] == 0 && src[i + 2]<= 3){ \
if(src[i + 2] != 3){ \
/* startcode, so we must bepast the end*/ \
length =i; \
} \
break; \
}
for(i = 0; i + 1 < length; i += 2) {
if(src[i])
continue;
if(i > 0 && src[i - 1] == 0)
i--;
STARTCODE_TEST;
}
上述分析：
若src[i]不等于零，则执行下一次循环；否则程序将跳转至当前起始码对应的第二个零位置（即图中所示相关的位置）。在图中可以看到 src 地址为 [...] 的情况：[...] = 419（十进制）；此处 i 值已调整至 [...] 处（从初始设置 [...] 开始）。由于 src[... - 1] 等于零，则 i 值减一至 [...]
2）执行宏定义STARTCODE_TEST,进行起始码检测：src[i+ 1] =src[414]=0,src[i+2]=src[415]=0;
继续执行下去，在src[i+2]不等于3的情况下，在这里我们正在进行竞争检测（之前已经提到过，在编码过程中遇到连续三个' '的情况时，在第三个' '的位置插入一个' '以避免与起始码冲突）。如果此时没有发生竞争现象，则说明这个确实是下一个NALU的起始码。
3）length是指当前NALU单元长度，这里不包括nalu头信息长度，即一个字节，
length = i =413
后面的SEI解析不再赘述
（2）第二个 0x00 00 00 01：
h->nal_ref_idc= src[0] >> 5;
h->nal_unit_type= src[0] & 0x1F;
当前source register中的第一个数据位是decimal 67（其地址位于hexadecimal 0x00 00 01a6h），将其表示为binary number即得到binary value 1111_111（即binary number of 2^8 - binary number of decimal 3）；则根据计算结果可得出h->nal_unit_type参数赋值为7（decimal），同时h->nal_ref_idc参数赋值为3（decimal）
则这一个NALU单元类型为SPS
下面开始分析SPS的长度，这一段数据很巧，包含了竞争检测
依然是下面这段代码：
src++;src向后移动一个位置，此时src指向图中地址为00 0001 a7h的数据
length--;未处理数据长度减1
#defineSTARTCODE_TEST \
if(i + 2 < length && src[i + 1] == 0 && src[i + 2]<= 3){ \
if(src[i + 2] != 3){ \
/* startcode, so we must bepast the end*/ \
length =i; \
} \
break; \
}
for(i = 0; i + 1 < length; i += 2) {
if(src[i])
continue;
if(i > 0 && src[i - 1] == 0)
i--;
STARTCODE_TEST;
}
分析：
1）自地址0x00 00 01 a7h开始查找src[i] ==0，此时src[i]的地址为0x00 00 01 b1h，此时src[i]==0，而src[i-1]=80 != 0，此时i = 10 ；
运行宏定义STARTCODE_TEST：当i值为10时，在检查以下条件后进行判断：i+2小于lengthn、 src[i+1]等于0以及 src[i+2]小于等于3。其中在i=9的情况下（因为i从零开始计数）， src[10]的值为零，并且 src[11]的值为三。由于当前的条件不符合预期的结果（即 src[i+2]不等于三），触发break语句导致循环中断。
此时尚无法确定下一个nalu单元的starting address所在位置，则当前nalu单元的length值也是未知的。
bufidx =h->nal_unit_type == NAL_DPC ? 1: 0;bufidx=0
si =h->rbsp_buffer_size[bufidx];
av_fast_padded_malloc(&C, h->rbsp_buffer->__access[bufidx], &C, h->rbsp_buffer->__buffer_size[bufidx], long length_value = length + MAX_MBPAIR_SIZE;)
dst =h->rbsp_buffer[bufidx];
以上是为当前NALU分配缓存，并清零
memcpy(dst,src, i);将当前确定的nalu内容拷贝到dst缓存中
si = di = i;目的缓存长度和源缓存长度=i=10
while (si + 2< length) {
//remove escapes (very rare 1:2^22)
if(src[si + 2] > 3) {
dst[di++]= src[si++];
dst[di++]= src[si++];
}else if (src[si] == 0 && src[si + 1] == 0) {
if(src[si + 2] == 3) { // escape
dst[di++] = 0;
dst[di++] = 0;
si += 3;
continue;
}else // next start code
goto nsc;
}
dst[di++]= src[si++];
}
nsc:
memset(dst+ di, 0, FF_INPUT_BUFFER_PADDING_SIZE);
*dst_length= di;
*consumed = si + 1; // +1 forthe header
/*FIXME store exact number of bits in the getbitcontext
*(it is needed for decoding) */
returndst;

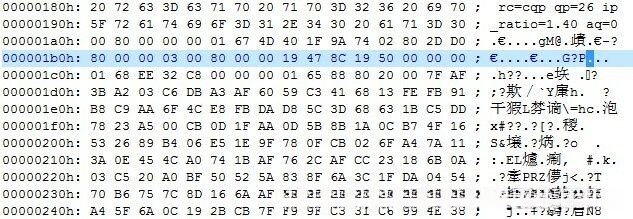

分析：src[0]=4D位于0x00 00 01a7h，src[10]=0位于0x00 00 01b1h后面的地址不再赘述，依次为起始位置
从图中可以看出：
src[10]=00,src[11]=00,src[12]=03,src[13]=00,src[14]=80,src[15]=00,src[16]=00,src[17]=19,src[18]=47,src[19]=8C,src[20]=19,src[21]=50,src[22]=00,src[23]=00,src[24]=00
1）进入while循环，
此时si=10：
src[si+2] =src[12]=03且src[11]=00,src[10]=00,则执行：
dst[di++]=0:即dst[10]=0,di=11,dst[11]=0,di=12;
si+=3:si=13,然后continue，开始下一次循环
注：此处的03即为竞争检测，最后将03跳过了
此时si=13：
src[15]=00,src[13]=00,src[14]=80,则执行
dst[di++]=src[si++];
即：dst[12]=src[13]=00,di=13,si=14;
此时si=14：
src[16]=00,src[15]=00,src[14]=80
则执行dst[di++]=src[si++];
即：dst[13]=src[14]=00,di=14,si=15
此时si=15：
src[15]=00,src[16]=00,src[17]=19
则执行：dst[di++] = src[si++];
dst[di++]= src[si++];
dst[di++]= src[si++]
即：dst[14]=src[15]=00,di=15,si=16;
dst[15]=src[16]=00,di=16,si=17;
dst[16]=src[17]=19,di=17,si=18;
此时si=18：
src[18]=47,src[19]=8C,src[20]=19
执行：
dst[di++] = src[si++];
dst[di++]= src[si++];
dst[di++] =src[si++]
即：dst[17]=src[18]=47,di=18,si=19
dst[18]=src[19]=8C,di=19,si=20
dst[19]=src[20]=19,di=20,si=21
此时si=21：
src[21]=50,src[22]=00,src[23]=00
执行：
dst[di++]= src[si++];
即dst[20]=src[21]=50,di=21,si=22
此时si=22：
src[22]=00,src[23]=00,src[24]=00
执行：
goto nsc;
那就看一下nsc：
nsc:
memset(dst+ di, 0, FF_INPUT_BUFFER_PADDING_SIZE);
*dst_length= di;
*consumed = si + 1; // +1 forthe header
/*FIXME store exact number of bits in the getbitcontext
*(it is needed for decoding) */
returndst;
此时di=21，si=22
memset（）函数是向SPS单元尾部补零
dst_length=di=21,；即SPS单元的RBSP长度为21，不包括起始码
consumed=si+1=23; 代表SPS单元总共消耗了多少个字节？其中加1位表示SPS单元的信息头占用了一个字节。需要注意的是，在这种情况下，consumed变量会比dst_length变量多出一位。
这是因为，在竞争检测过程中...编码时增加的一个字节被过滤掉了。
