动态路由协议——ospf
发布时间
阅读量：
阅读量
记录每日所学
一、什么是OSPF
ospf概述：
- ospf（开放式最短路径优先）属于一类内部网关协议，在单一自主系统内负责路由决策。
- ospf是链路状态路由协议家族中的一员，并且是IGP中的成员之一。

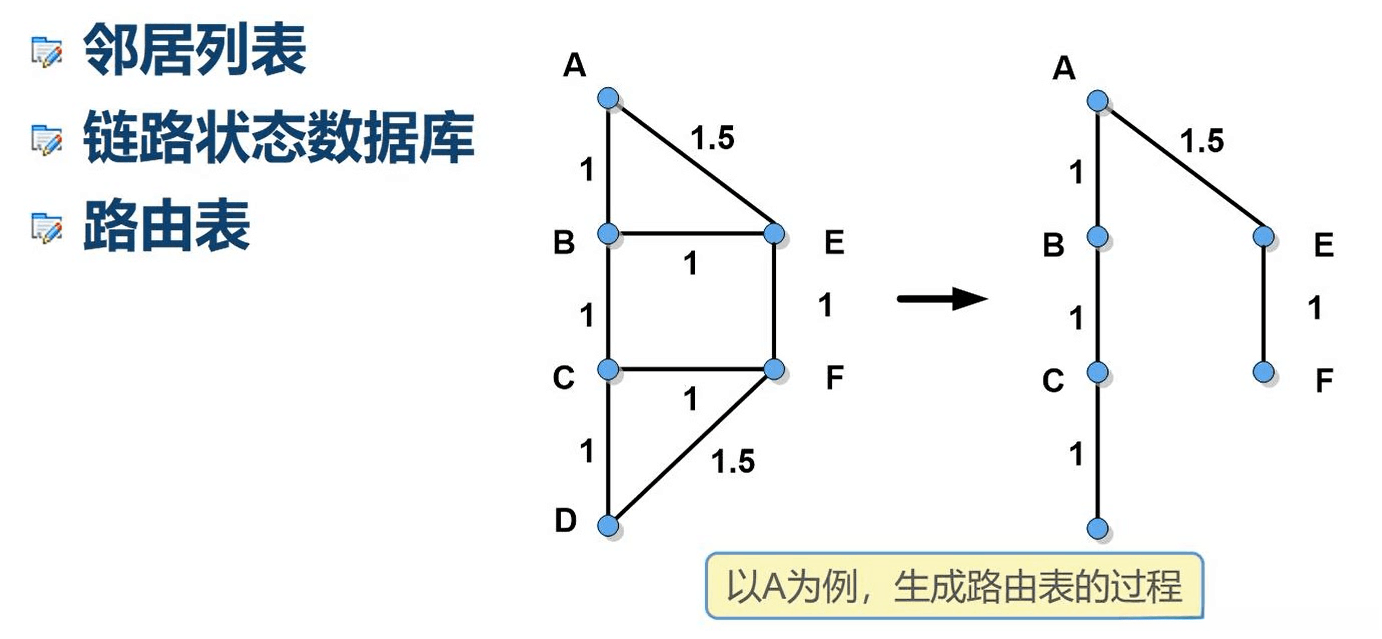

ospf工作过程：
创建相邻关系网络——获取网络运行状态数据——构建链路状态数据库——采用最短路径计算方法——生成最优路径结构图——完成目的地转录表

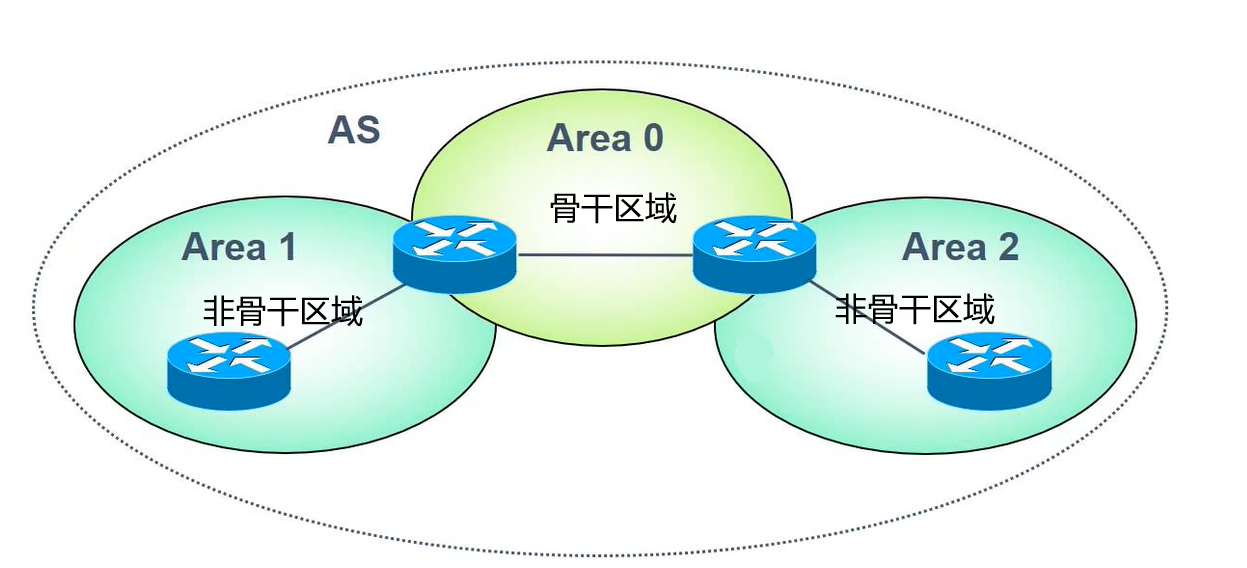

ospf区域：
- 骨干区域（Area 0）：主要负责传递路由信息
- 非骨干区域：非骨干区域能连接到Area 0
区域ID：
- 可以表示成一个十进制
- 也可以表示成一个IP
Router ID：ospf区域内唯一标识路由器的IP地址
RouterID的选取规则：
1、管理员自行设置router ID参数
2、通过比较具有最大值的loopback接口端口可选择对应的IP地址
3、当系统未启用loopback接口时，则应选择物理端口中IP地址最大的设备
DR和BDR的选举方法：
1、等级编号0至255内有效，在此范围内数值越大越具有优势。
2、当接口的优先级相等时，默认依据其路由器ID进行评估。
3、若将接口的优先级设置为0，则该接口将不再参与DR（分布式生成路由器）和BDR（广播域范围路由器）选举过程中的相关操作。
ospf组播地址：
- DRother——224.0.0.5
- DR和BDR——224.0.0.6
二、OSPF包类型
| 类型 | 作用 |
|---|---|
| hello包： | 发现和维护邻居关系，选举dr，bdr |
| 数据库描述包（dbd）： | 向邻居发送摘要信息并同步链路状态数据库 |
| 链路状态请求包（lsr）： | 接收包含新信息的dbd请求更详细信息 |
| 链路状态更新包（lsu）： | 接收包dsr后发送lsa，一个dsu数据包包含多个lsa |
| 链路状态确定包（liack）： | 确定接收lsu和分别确认lsa |
三、OSPF邻接关系的七个状态机
| 状态 | 作用 |
|---|---|
| Down状态: | 邻居状态机的初始状态，是指在过去的Dead- Interval时间内没有收到对方的Hello报文。 |
| (1-2)_ Attempt状态: | 只适用于NBMA类型的接口，处于本状态时，定期向那些手工配置的邻居发送HELLO报文。 |
| Init: | 本状态表示已经收到了邻居的HELL0报文，但是该报文中.列出的邻居中没有包含我的RouterID(对方并没有收到我发的HELLO报文)。 |
| ( 2-Way状态: | 本状态表示双方互相收到了对端发送的HELLO报文，建立了邻居关系。在广播和NBMA类型的网络中，两个接口状态是DROther的路由器之间将停留在此状态。其他情况状态机将继续转入高级状态。 |
| ExStart状态: | 在此状态下，路由器和它的邻居之间通过互相交换DD报文(该报文并不包含实际的内容，只包含一-些标志位)来决定发送时的主/从关系。建立主/从关系主要是为了保证在后续的DD报文交换中能够有序的发送。 |
| Exchange状态: | 路由器将本地的LSDB用DD报文来描述，并发给邻居。 |
| Loading状态: | 路由器发送LSR报文向邻居请求对方的DD报文。 |
| Full状态: | 在此状态下，邻居路由器的LSDB中所有的LSA本路由器全都有了。即，本路由器和邻居建立了邻接（adjacency) 状态 |
四、OSPF将网络划分为四种类型**
- P2P网络（Point-to-Point）
- 广播型多路访问网络（BMA）
- 非广播型多路访问网络（NBMA）
- P2MP网络（Point-to-Multipoint）
五、Ospf与rip对比
| ospf | ripv1 | ripv2 | |
|---|---|---|---|
| 链路类型 | ，链路状态路由 | ，距离矢量 | 距离矢量 |
| Cidr（无类别域间路由） | ，支持 | ，支持 ， | 支持 |
| （vlsm）变长子网掩码， | 支持 ， | 支持 ， | 不支持 |
| 自动汇合 | ，不支持 | ， 支持 | ，支持 |
| 手动汇合 | 支持 ， | 支持 ， | 不支持 |
| 路径开销 | ，带宽 | ，跳数 | ，跳数 |
| 分层网络 | ，支持（区域） | ，不支持 | ，不支持 |
| 跳数限制 | 无 | ，15 | ，15 |
| 收敛 ， | 快 | ，慢 | ，慢 |
| 路由泛洪 | ，组播 | ，组播 | ，广播 |
| 邻居认证 | ，支持 | ，支持 | ，不支持 |
| 更新 | ，触发式更新 | ，全路由表更新 | ，全路由表更新 |
| 计算方法 | ，dijkstra | ，bellman—ford | ， bellman-ford |
六、OSPF建立邻居的条件
- Router ID 必须唯一
- Hello time 必须一致
- Dead time 必须一致
- Area ID 必须相同
- Authentication must be consistent
- STUB 标志位 must be the same
- Three-layer MTVs must match to establish adjacency
- ospf version号不同
- 当 OSPF 网络类型为 MA 时, 需要掩码一致的 OSPF 牌照才能避免 DR 和 BA-2 的出现
