ST CubeMX 实现6对PWM同步输出/互补输出/三相PWM输出
发布时间
阅读量：
阅读量
频率为1KHz的6对PWM波形
定时器1作为主模式运行，而定时器8则处于从模式状态。TIM1的定时器使能操作通过触发输出[TRGO]来激活TIM8，并使能其计数器功能。该系统能够输出两组信号，包括频率、占空比以及脉冲数量，其中脉冲数量受限于256个以内。值得注意的是，高级定时器配置具备重复计数功能，其计数范围为8位，从而支持可调节的PWM波形的生成。

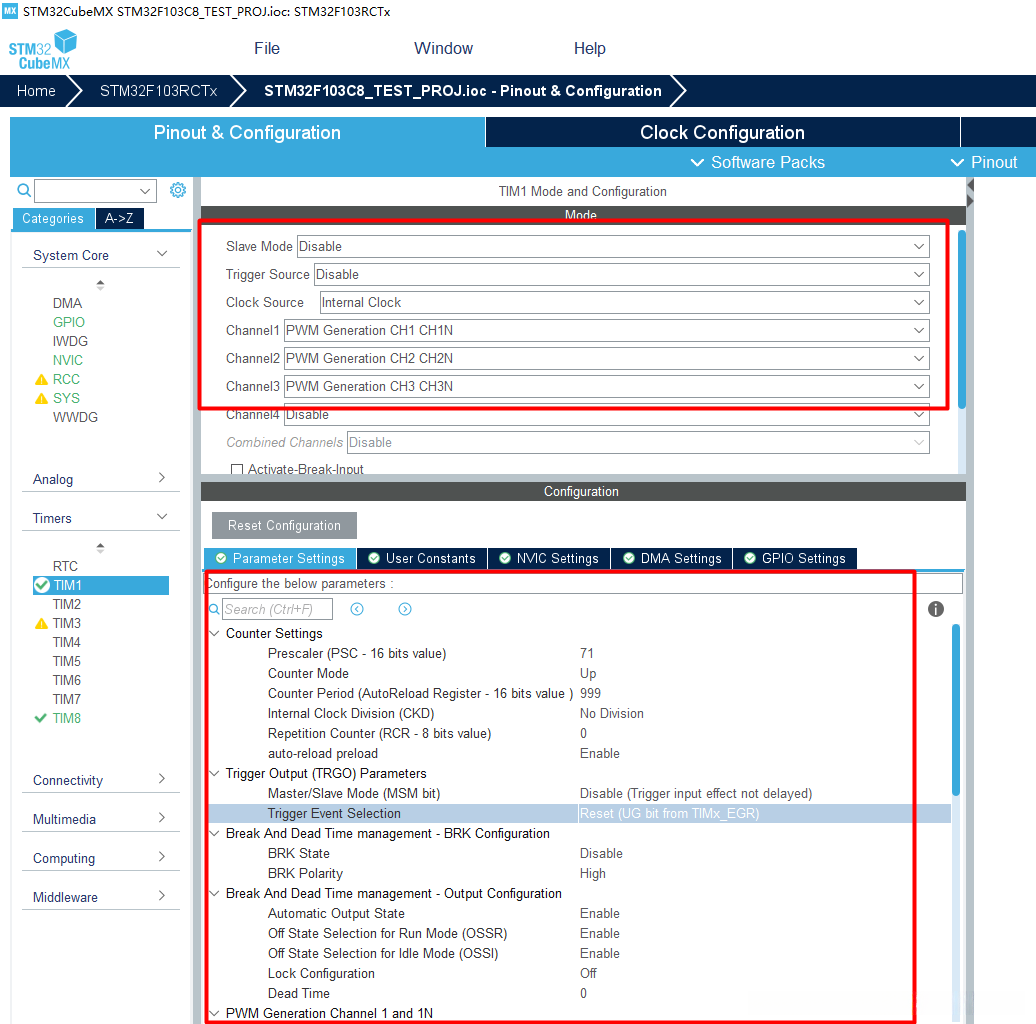

Tim1 参数配置

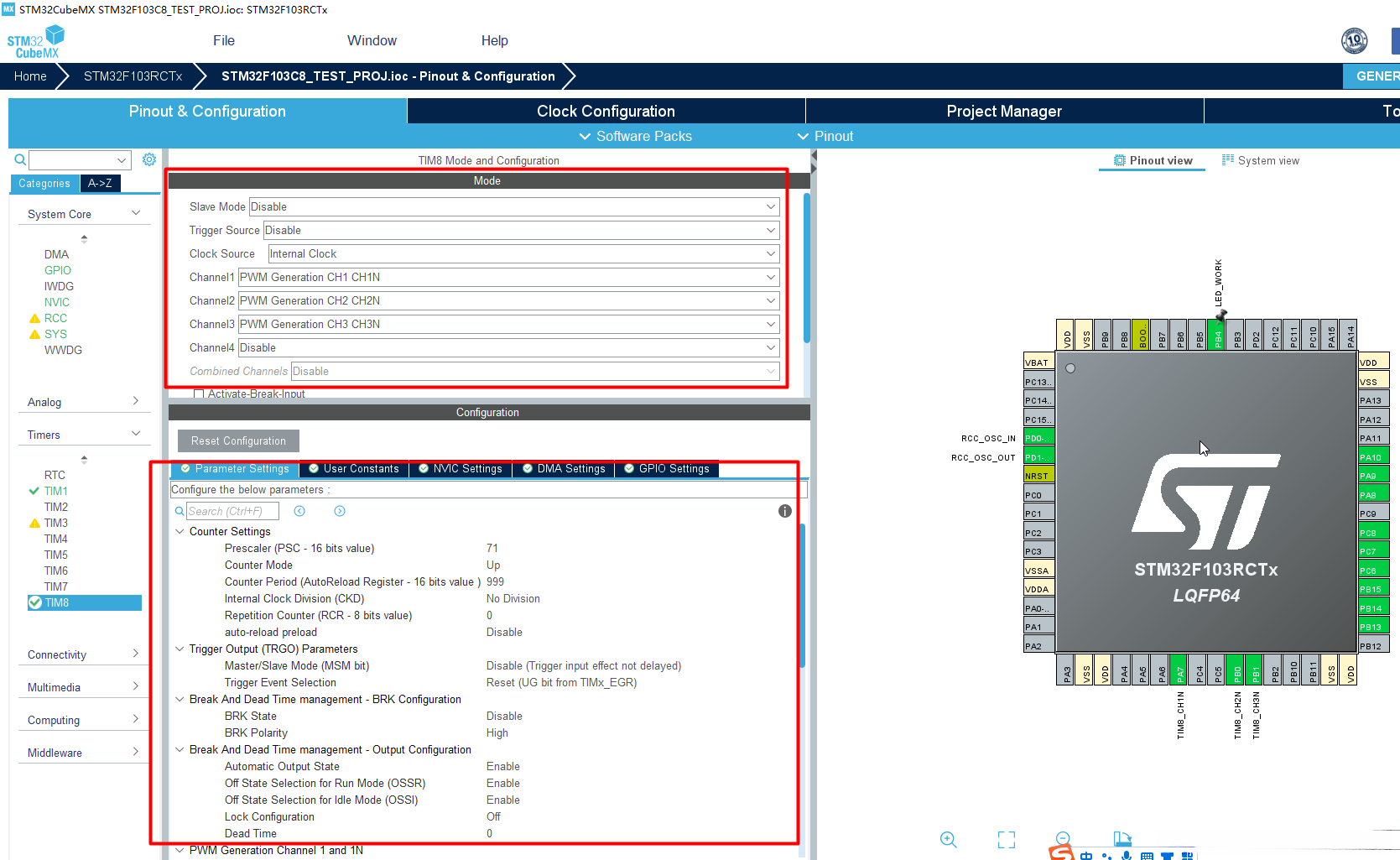

Tim8参数配置

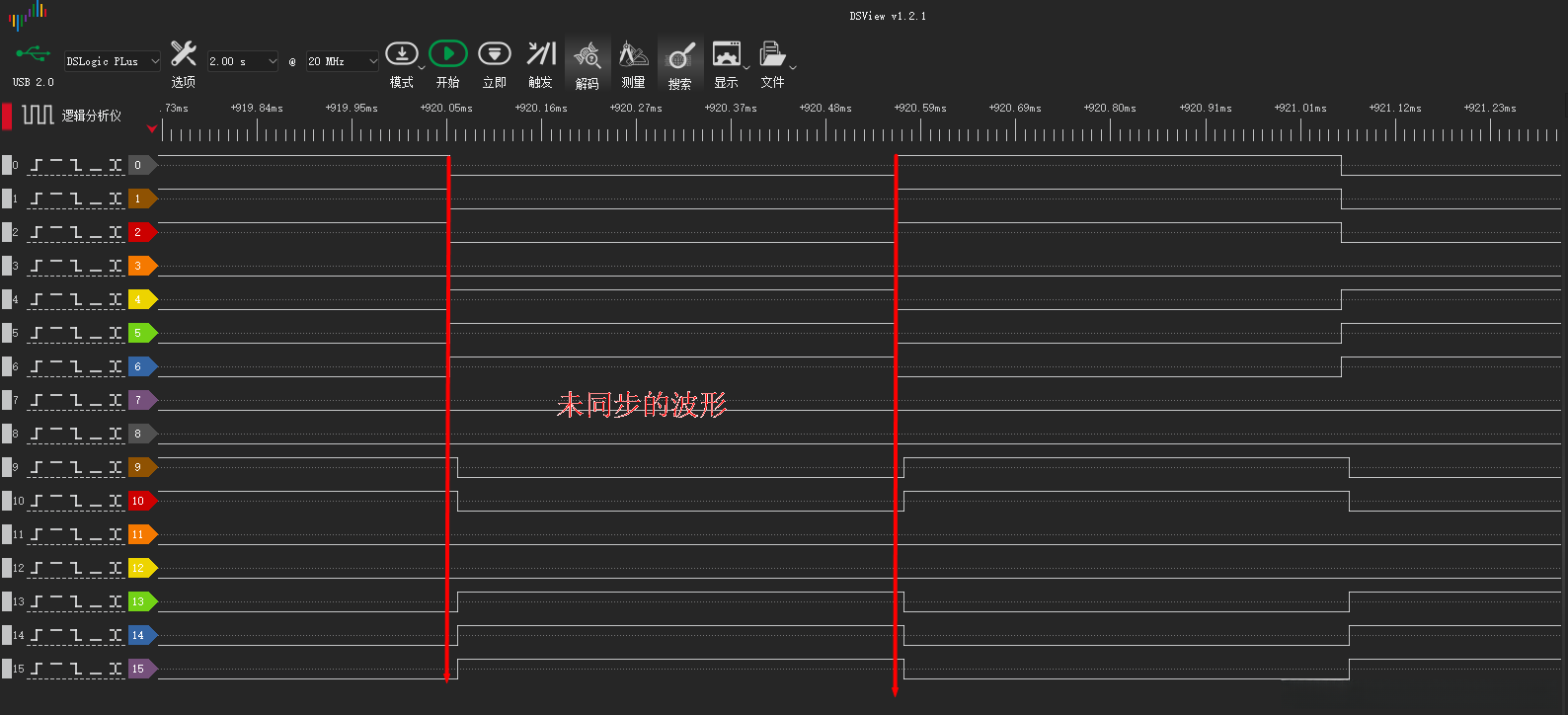

未同步输出的波形图
前面6个波形包括Tim1的Ch1、1N CH2、2N Ch3和3N。后面6个波形包括Tim8的Ch1、1N CH2、2N Ch3和3N（因为逻辑分析仪的一个脚损坏，所以没有显示）。

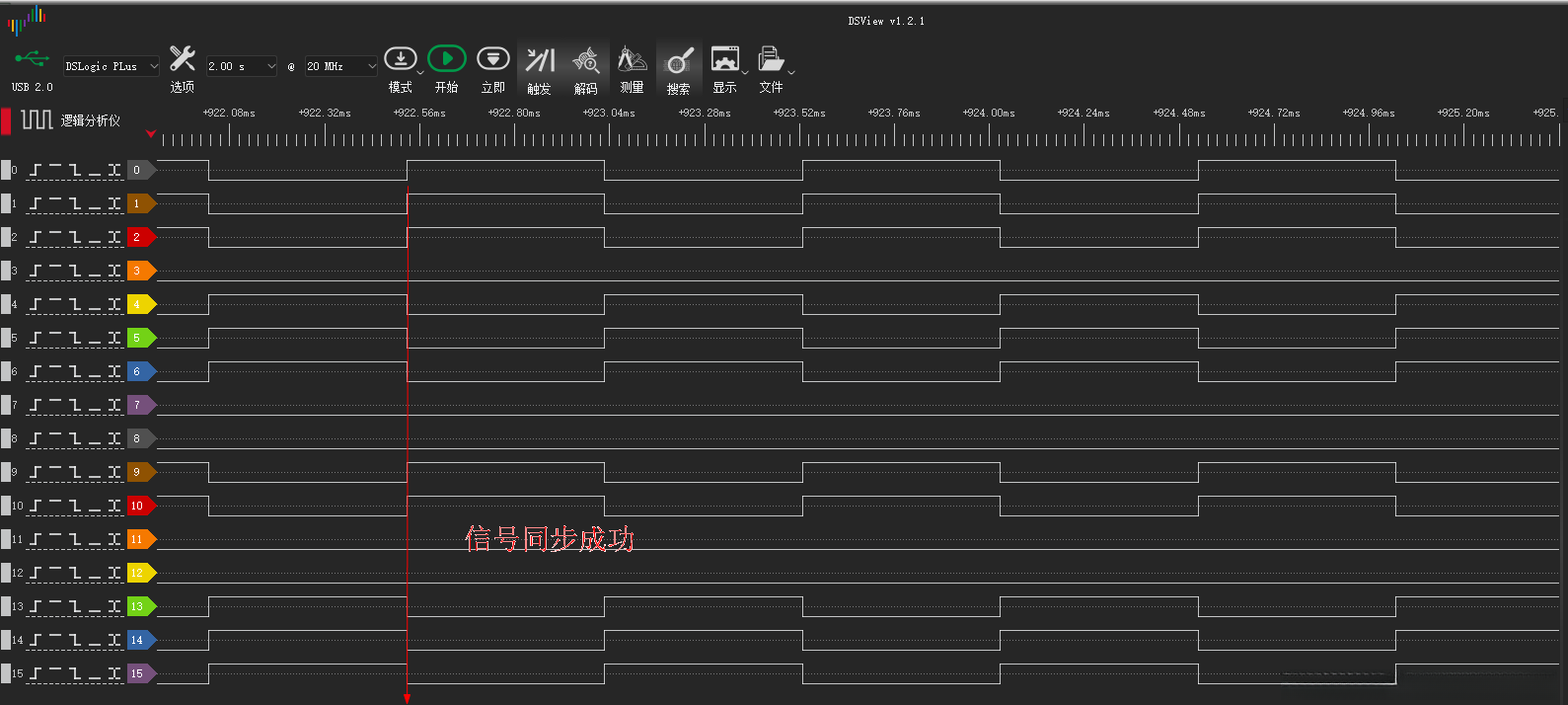

实现同步输出后的波形图
前段6个波形由Tim1的Ch1、1N CH2、2N Ch3和3N组成，后段6个波形由Tim8的Ch1、1N CH2、2N Ch3和3N组成，其原因在于逻辑分析仪的一只脚因故障未能显示数据。

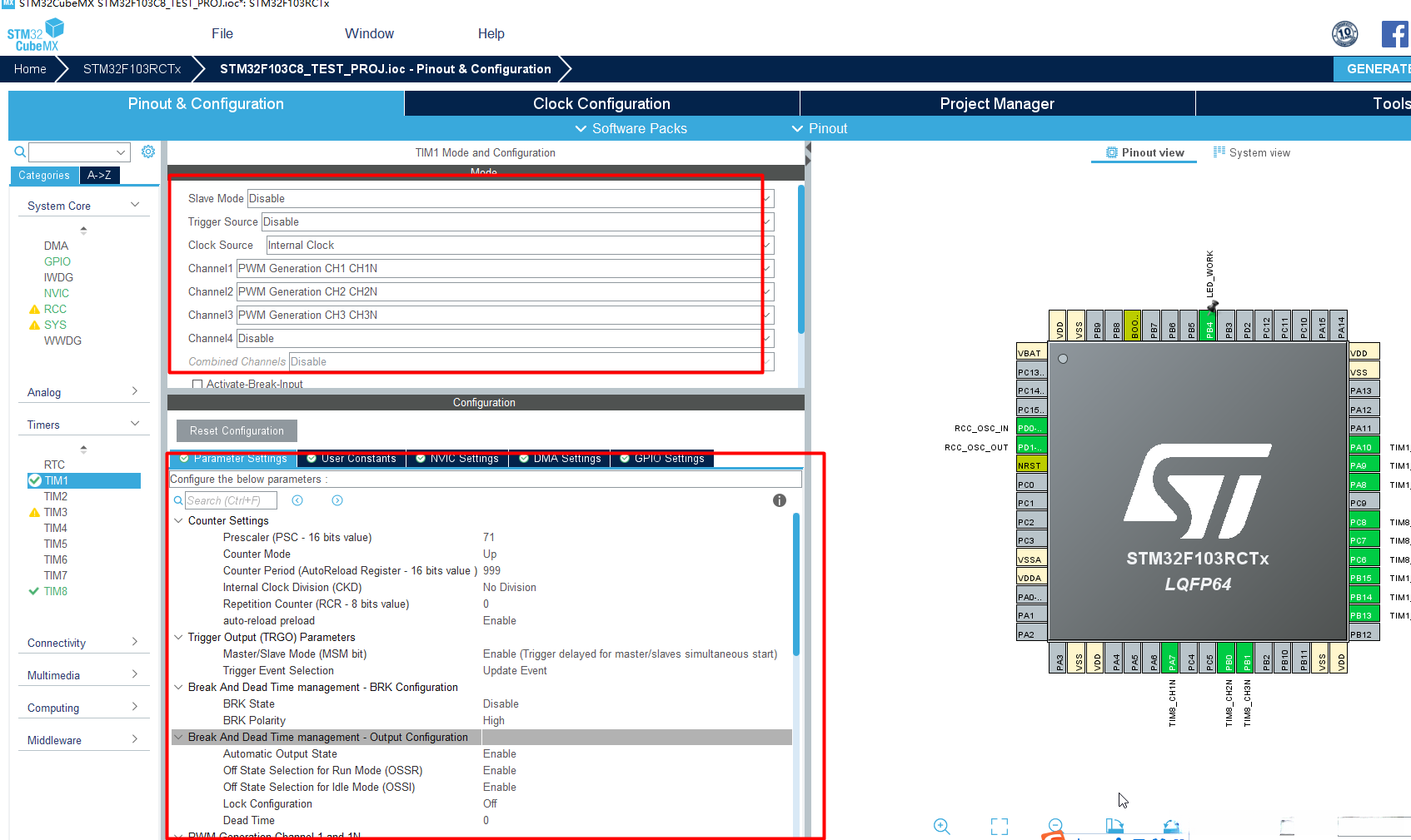

Tim1参数配置

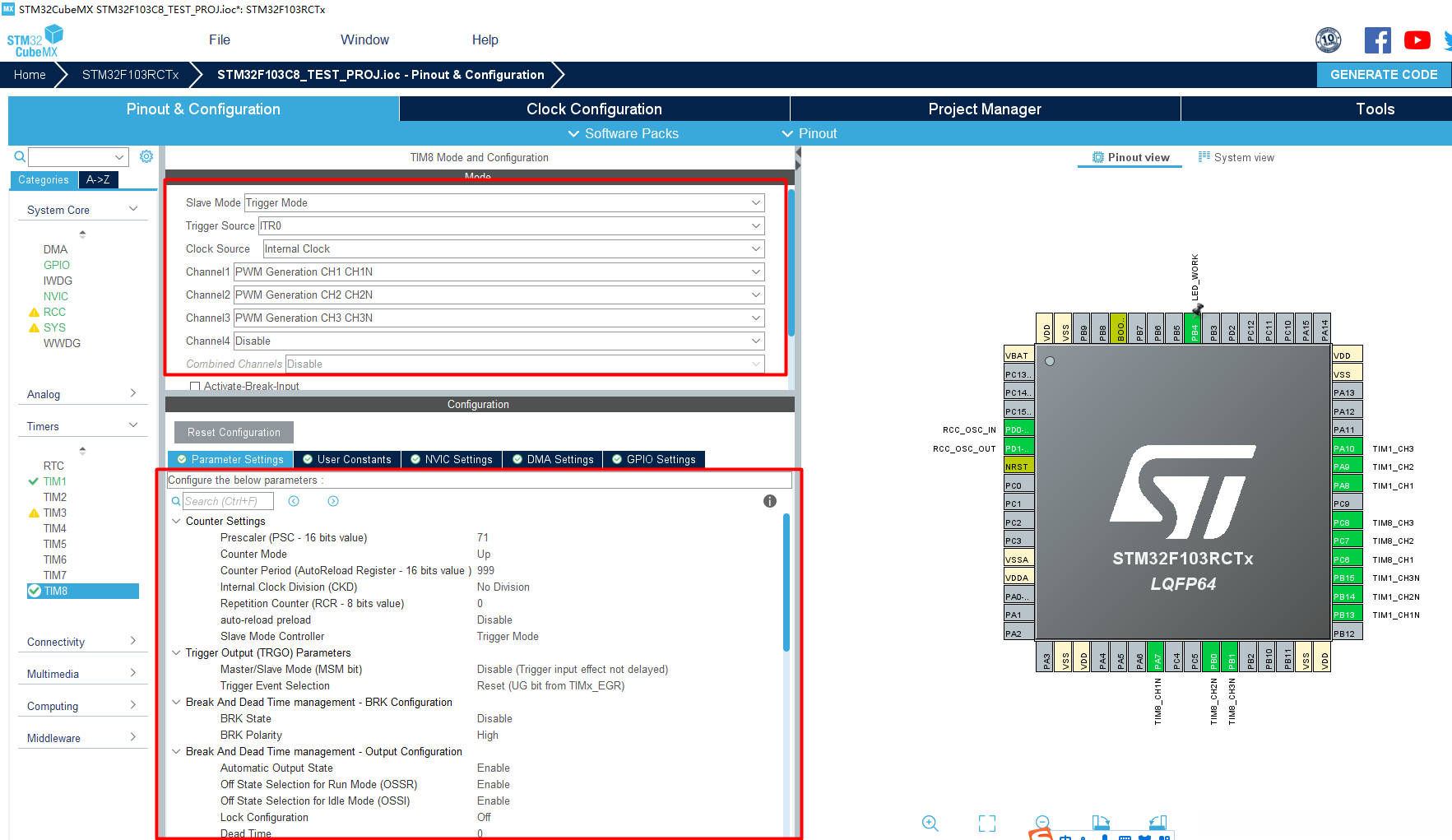

Tim8参数配置

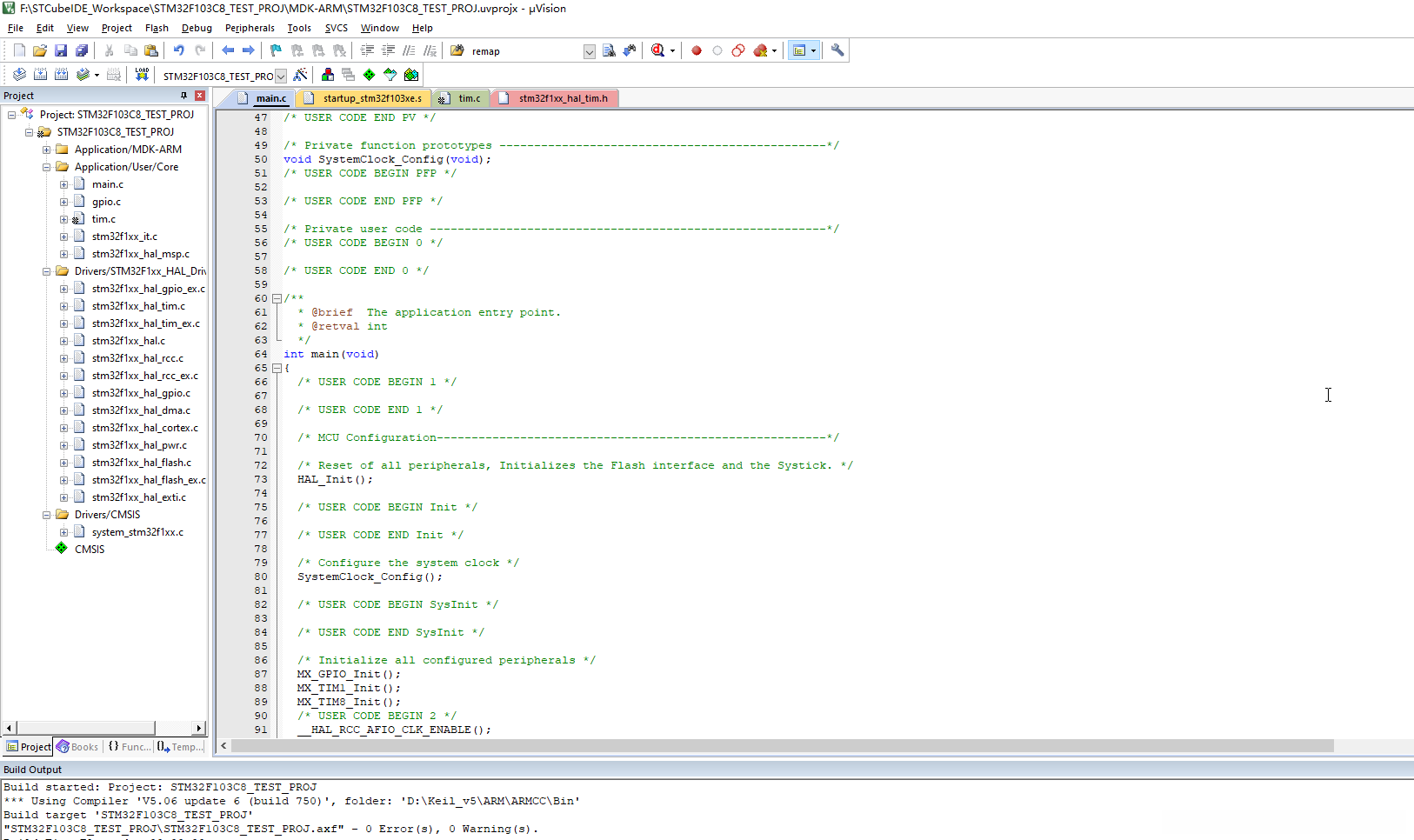

代码编译
创作不易，需要代码的亲请前往下载：
