路由重分布（OSPF）简单介绍及实验（GNS3）
理解路由重发布
一个单一IP路由协议是管理网络中IP路由的首选方案
Cisco IOS能执行多个路由协议，每一个路由协议和该路由协议所服务的网络属于同一个自治系统
Cisco IOS使用路由重分发特性以交换由不同协议创建的路由信息
路由重发布的考虑
度量值
管理距离
OSPF重分发路由
重分发到OSPF域中路由的路径类型
类型1的外部路径(Type 1 external path, E1)
类型2的外部路径(Type 2 external path, E2)
路由重分发配置实验
需求分析
公司网络中运行了多种路由协议
配置重分发实现公司内部网络互通
总公司R1上重分发默认路由实现全网访问Internet

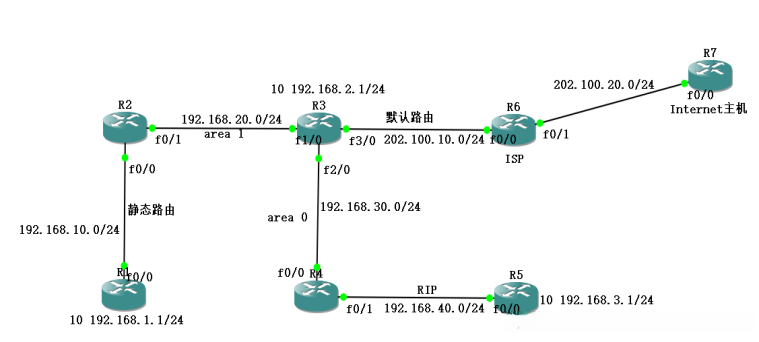

拓扑图

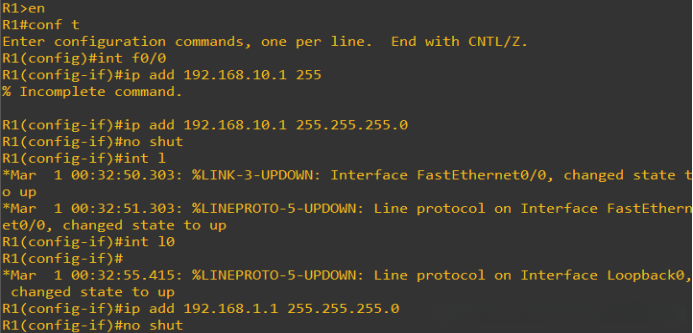

R1

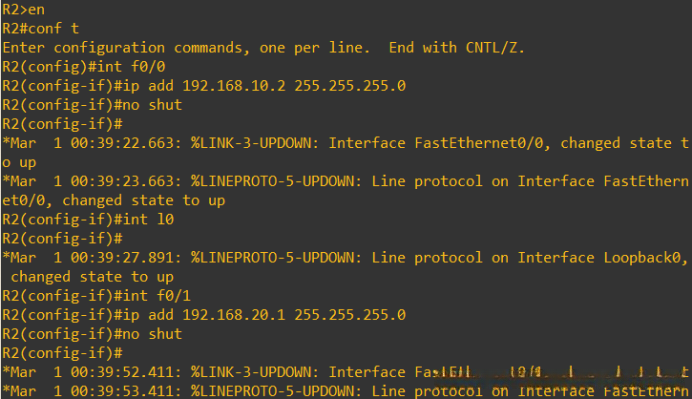

R2

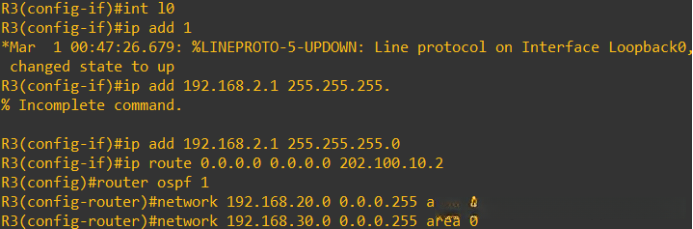

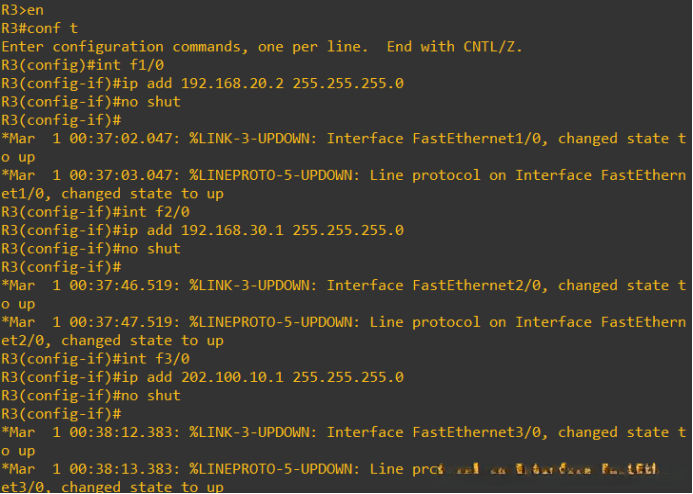

R3

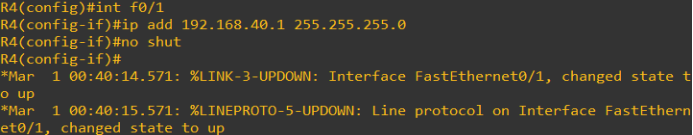

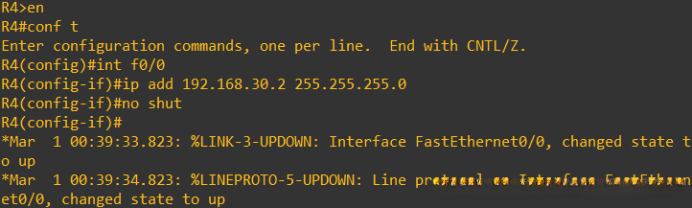

R4

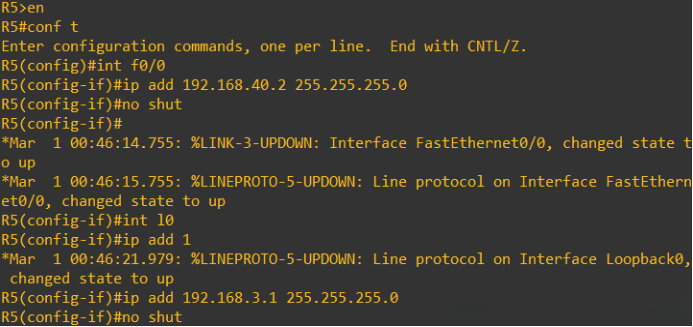

R5

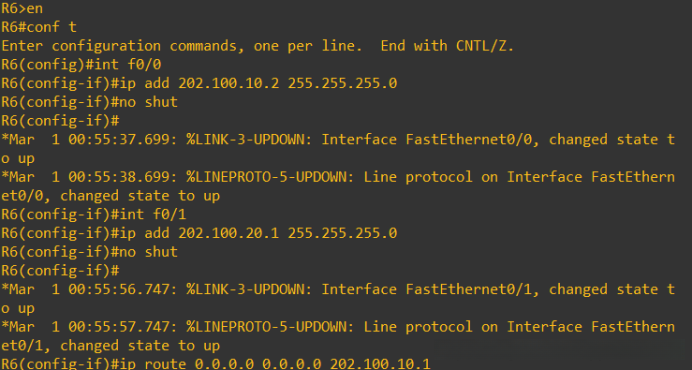

R6

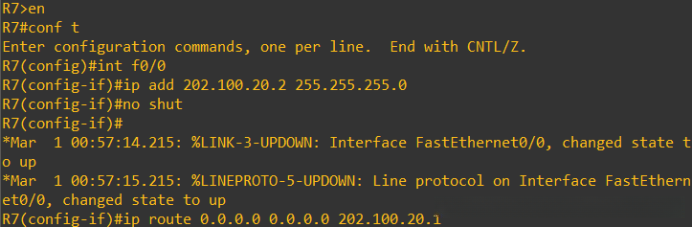

R7

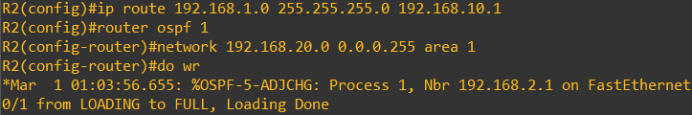

将静态路由注入到OSPF协议中

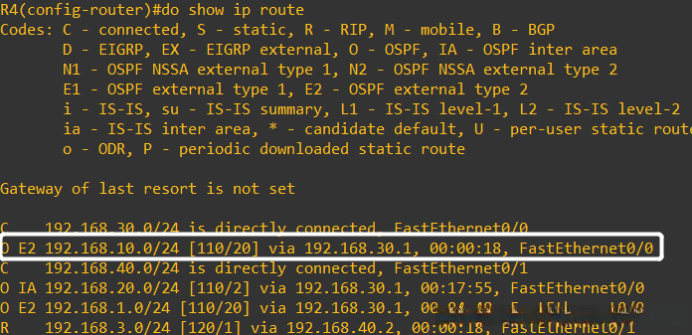

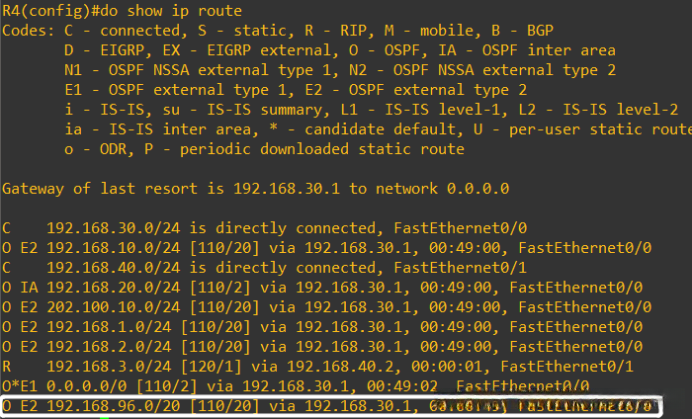

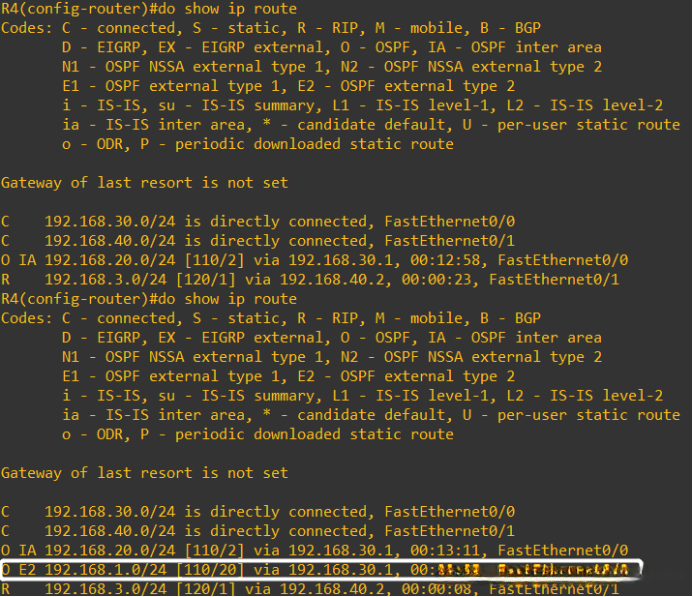

R4学到了这个路径 E2是外部路径
将直连路由注入到OSPF协议中
R3上的路由重发布

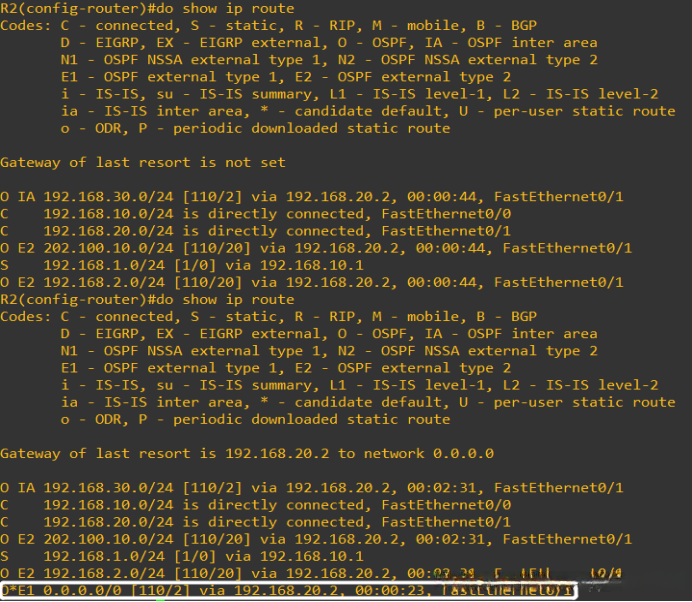

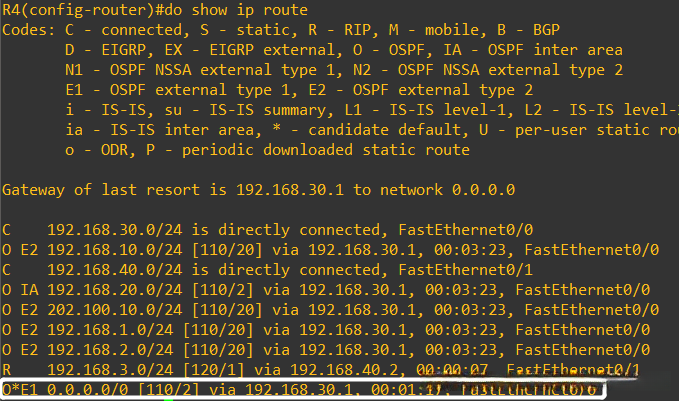

指定类型为E1 *表示默认路由

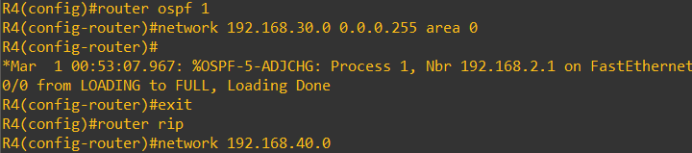

将RIP注入到OSPF协议中

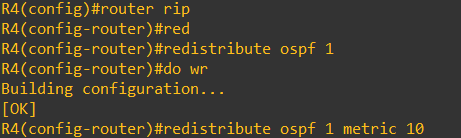

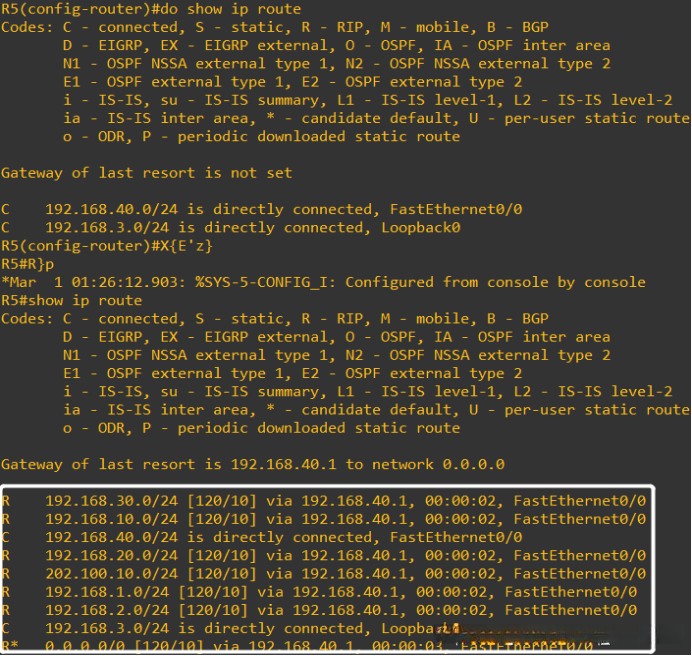

将OSPF协议学习到的路由注入到RIP中去

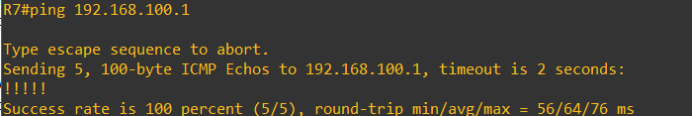

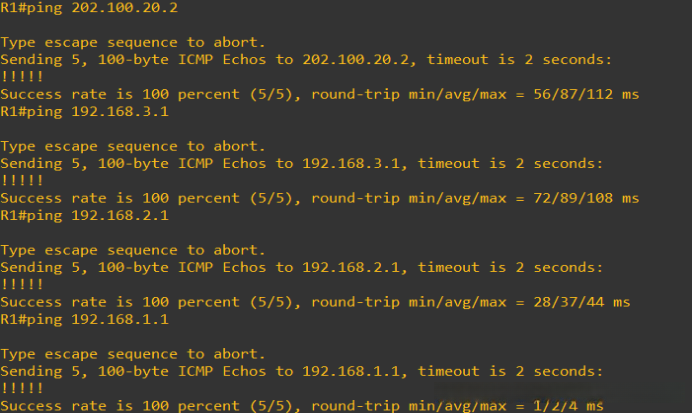

测试连通性
常见的6种LSA
LSA1、LSA2、LSA3、LSA4、LSA5、LSA7

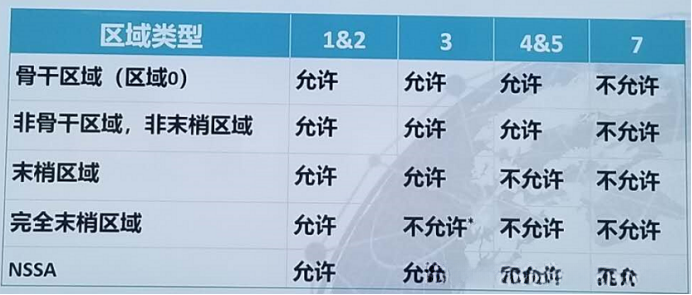

每一种区域中允许泛洪的LSA
OSPF的路径类型
区域内路径、区域外路径、类型1的外部路径和类型2的外部路径
OSPF的路径类型的优先级
区域内路径: 优先级1
区域间路径: 优先级2
E1外部路径: 优先级3
E2外部路径: 优先级4
1表示最高的优先级，4表示最低的优先级
OSPF地址汇总
OSPF地址汇总的作用
地址汇总也是通过减少泛洪的LSA数量节省资源
可以通过屏蔽一些网络不稳定的细节来节省资源
减少路由表中的路由条目
区域间路由汇总配置
Router(config router)#area area-id range ip-address mask
外部路由汇总配置
Router(config router)#summary-address ip-address mask

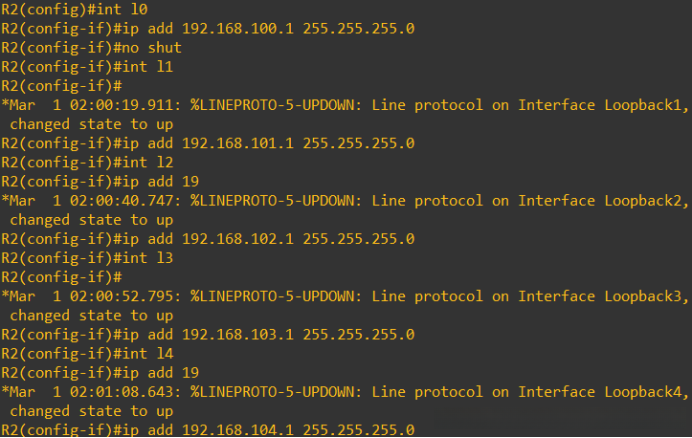

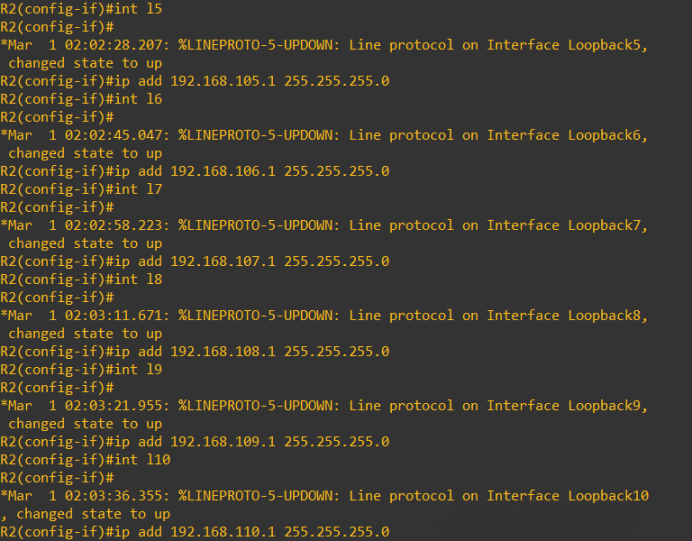

在R2上增加环回路由
外部路由汇总配置
区域间路由汇总配置

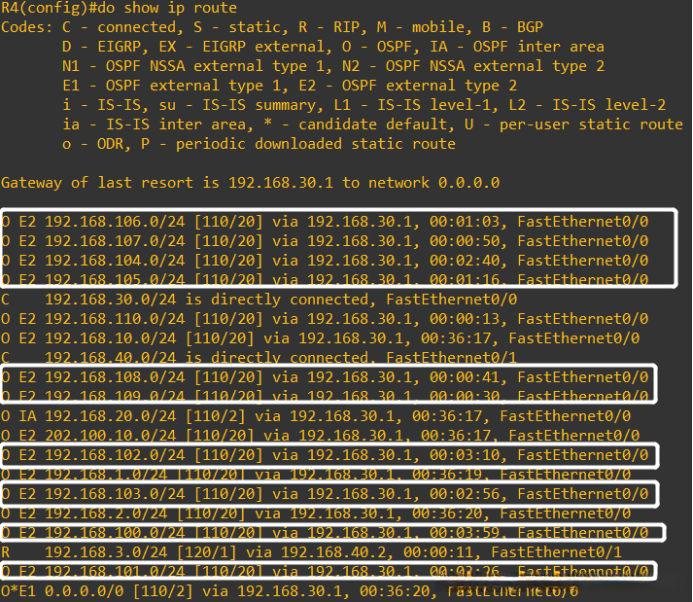

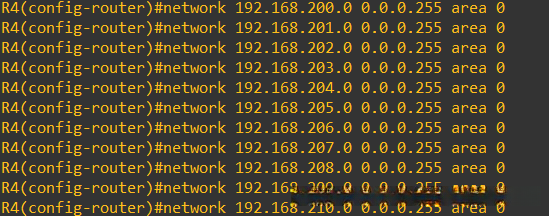

在R4上增加环回接口 l0-l10
声明

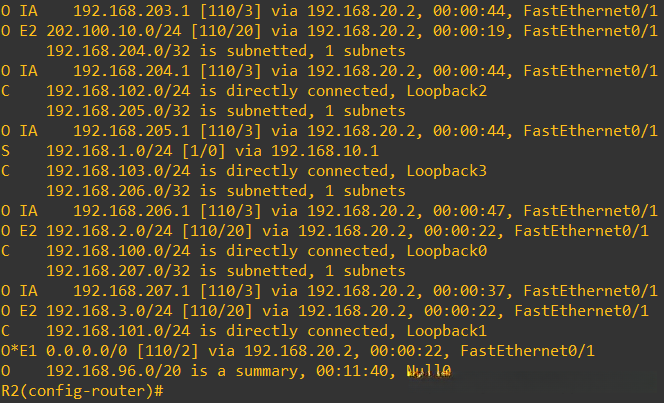

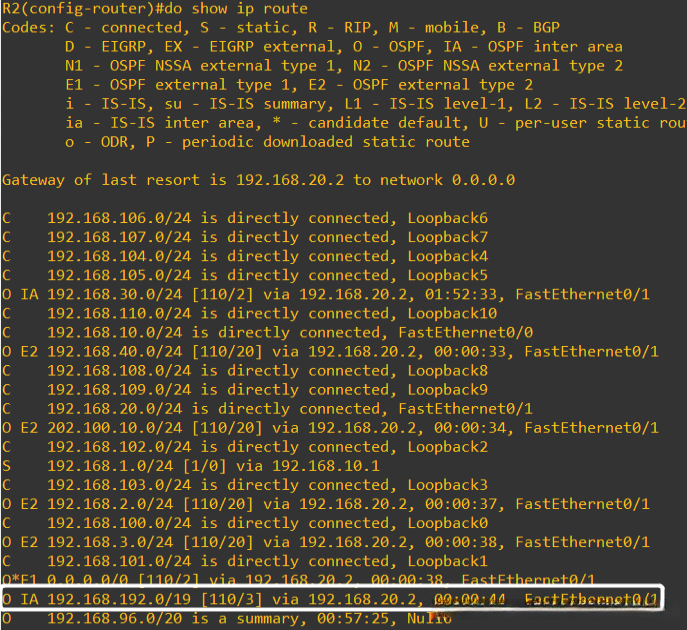

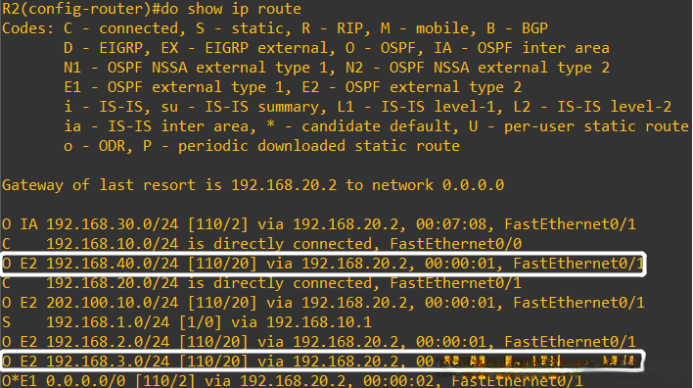

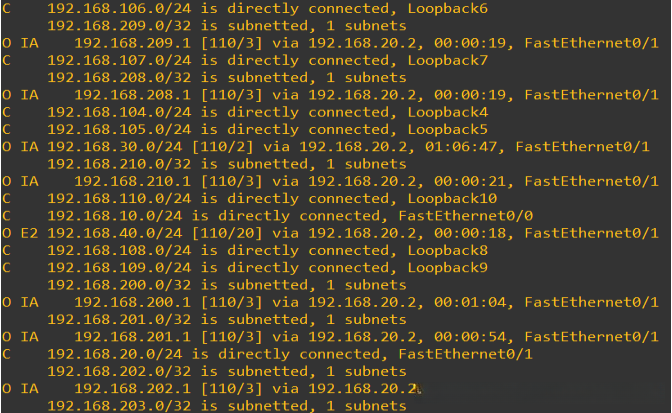

R2上的路由表 R3也是
区域汇总 要在区域边界路由器上做 既连接了区域0 又连接了区域1
