该仿真模型基于MATLAB/Simulink（版本2017Rb）平台，采用SVPWM矢量控制策略和转速、电流双闭环PI调节算法，用于研究PMSM永磁同步电机的性能。仿真涵盖了电机驱动、逆变桥控制、转速和电流调节等关键模块，并通过仿真曲线验证了电磁转矩、转速和电流波形的动态特性，展示了系统良好的跟踪性能和稳定性。
威♥关注“电击小子程高兴的MATLAB小屋”获取专享优惠
PMSM永磁同步电机采用双闭环PI调节器实现速度和电流双重调节，其中SVPWM矢量控制通过Matlab-Simulink仿真进行系统建模与仿真研究
1.模型简介
本仿真模型基于MATLAB/Simulink软件平台（版本号为MATLAB 2017Rb）[软件]。建议选用MATLAB 2017Rb及更高版本进行操作。
注意：如需要其他版本仿真模型，可代为转换。

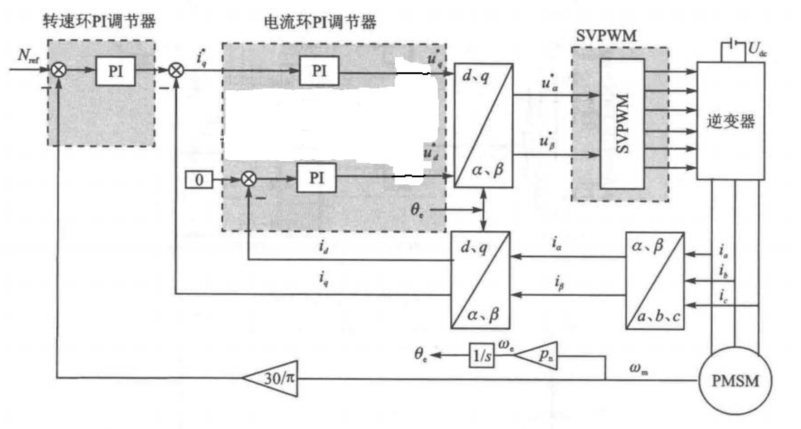

2.算法架构
该算法架构由下文详细阐述，其中，基于 SVPWM 矢量控制策略，id参数设置为0。主要由三个关键组件构成：速度环 PI控制器、电流环 PI控制器以及SVPWM算法。
3.仿真算法：

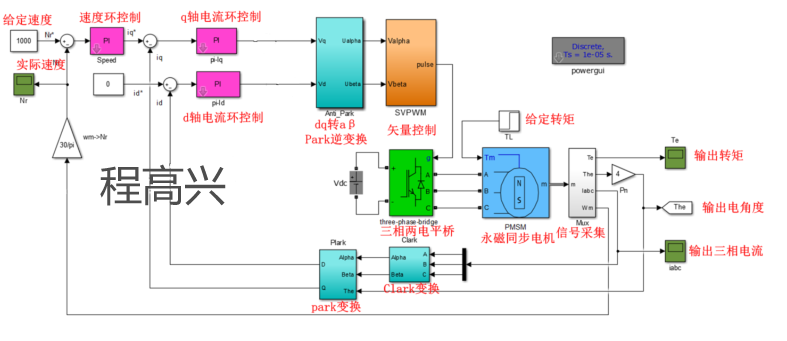

该系统包含多种关键组件，包括DC直流电源、三相双电平逆变器、永磁同步电机、Park正交变换、Park逆变换、Clark变换、SVPWM、Proportional-Integral控制器以及信号的测量等单元模块。
（2）采用转速、电流双闭环控制；
（3）转速环，采用PI比例积分控制；
（4）电流环，采用PI比例积分控制；
（5）采用SVPWM矢量调制策略；
监控性能表现优异，且在转矩变化时能够迅速稳定调节转速。
（7）各个模块功能分类明确，容易理解。
4.仿真结果如下：

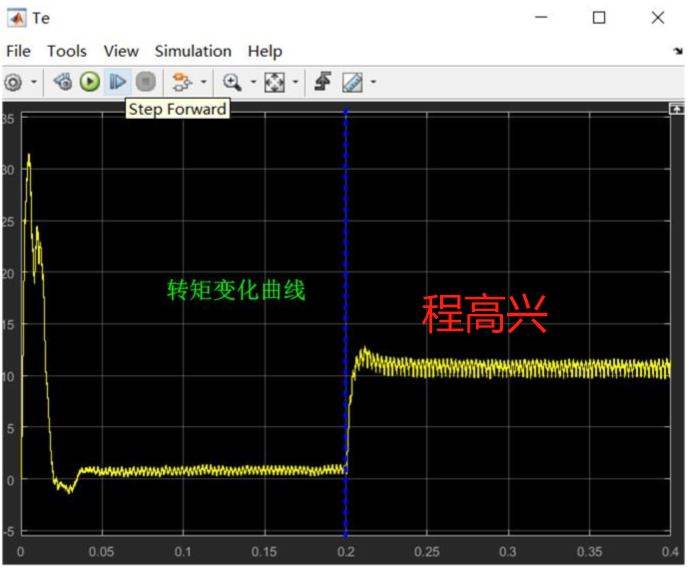

电磁转矩变化曲线：

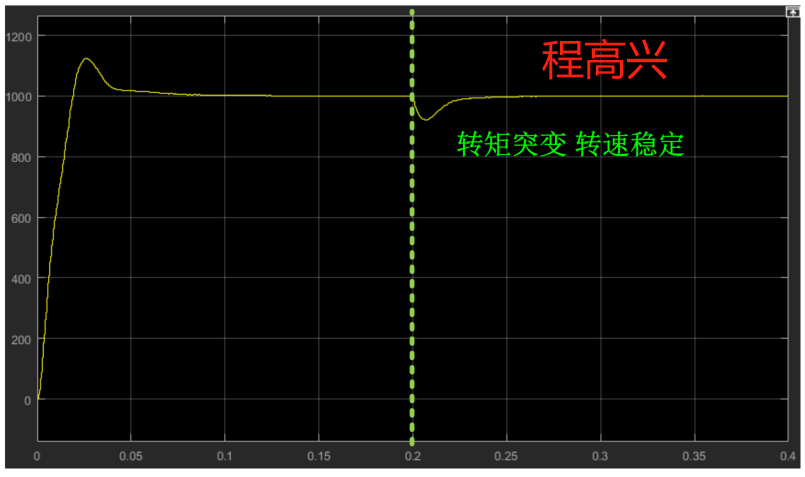

转速变化曲线：
d轴电流波形：

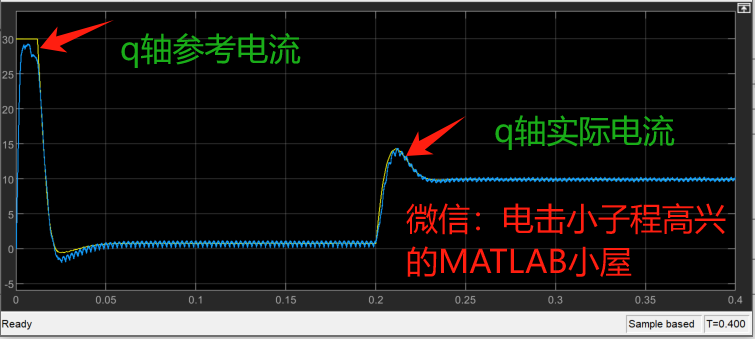

q轴电流波形：

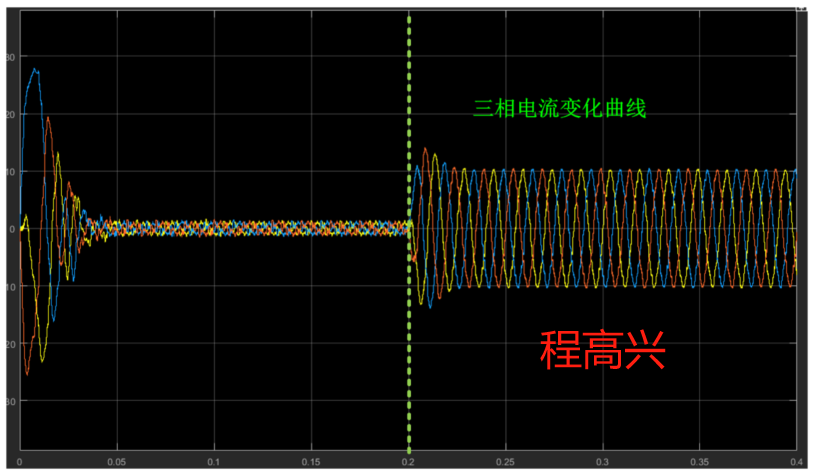

三相电流变化曲线：
扇区选择波形：

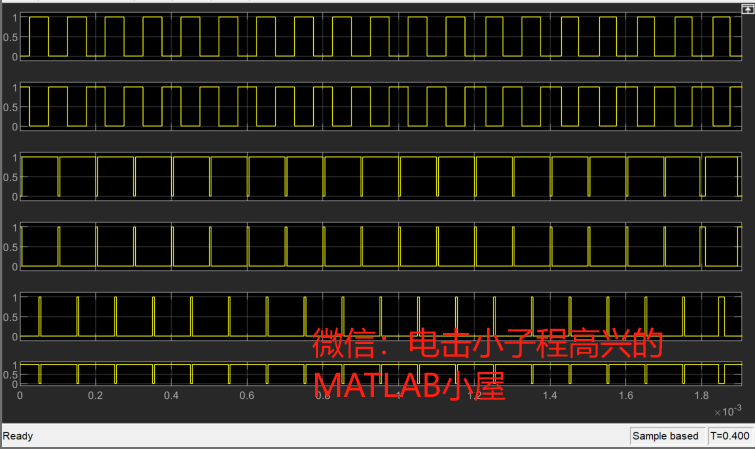

驱动信号：
配套说明书：
