太阳能电池暗时特性
发布时间
阅读量：
阅读量
昨天我在绘制电路图时发现Solar Cells的存在与否具有一定的挑战性。通常情况下，在受光照的时候Solar Cells会产生电压值较高的输出电压；然而，在没有光照或处于黑暗环境中时，则难以直接通过测量电压值来确定Solar Cells是否存在。经过查阅相关资料后发现一种有效的方法。
如下图一，太阳能电池等效电路图。

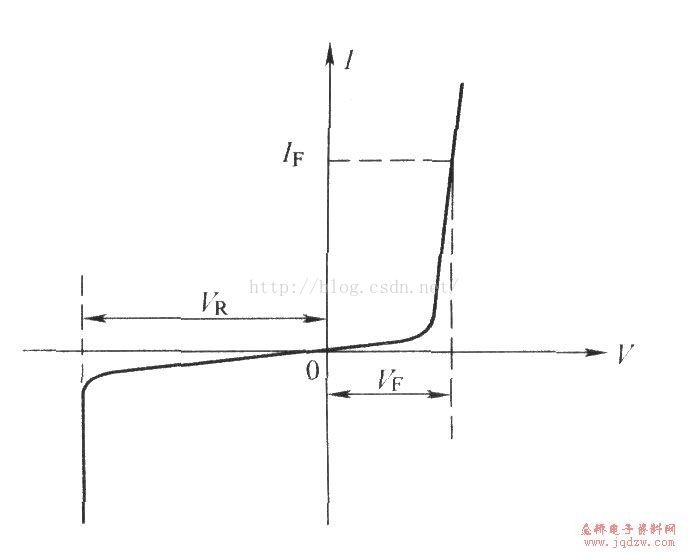

实际上太阳能电池本质上相当于恒流源与二极管并联，并且还存在串联电阻与并联电阻。在无光的情况下施加电压时，该系统将表现为下图所示的二极管特性的曲线图。
只要有电流通过，则太阳能电池会产生一定的 voltage；同时，在这种情况下（即其 output 达到了 Solar,Cell 的伏安曲线关键点 V_F 值），随着 current 的增加而会使 output 的电势趋于稳定。
此特性可用于以下情况：无需光照时向 Solar,Cell 施加一定 voltage，并在电路中串联限流电阻以维持正常运行状态；
在此状态下可测量 Solar,Cell 两端的实际电势值；
根据测量结果即可判断此时是否接通了有效的 Solar,Cell 源。
