VLAN 配置 实验
发布时间
阅读量：
阅读量
VLAN 配置 实验

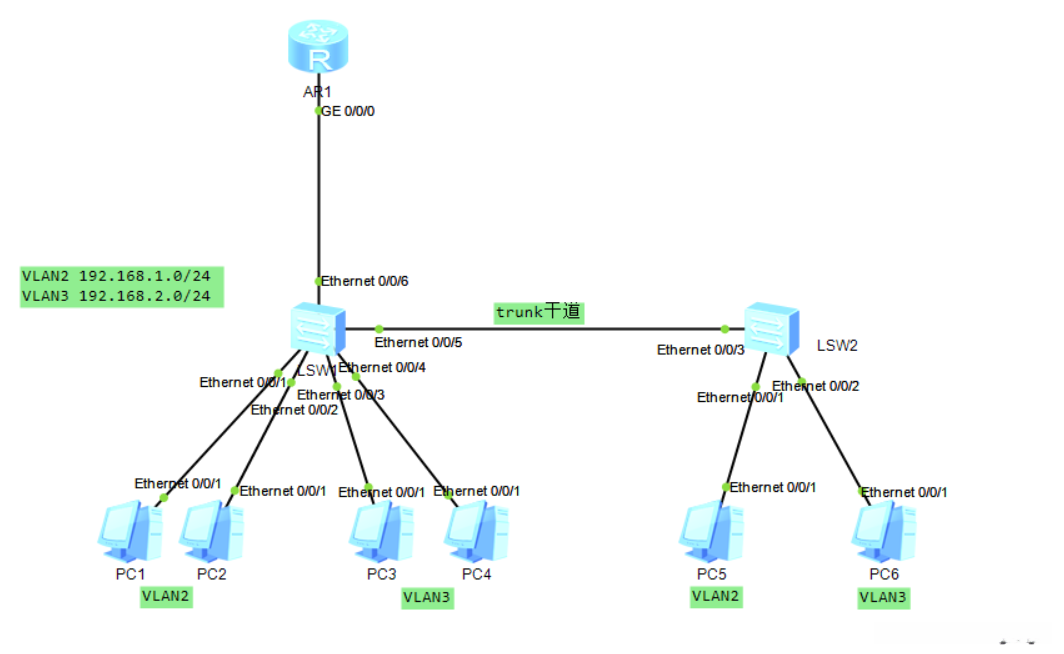

1. 拓扑结构
2. 要求
1）配置两个vlan，将pc1、2、5和pc3、4、6划分给两个不同vlan
2）在路由器上配置DHCP服务，pc自动获取ip
3）全网可达
3. 分析
1）在两个交换机上先分别创建两个vlan
2）将6台pc划分给两个vlan
3）将两交换机间的连线配置为trunk干道
4）在路由器上配置子接口，保证vlan信息传输
5）配置DHCP池塘，使得pc能自动获取IP地址
4. 配置内容
交换机sw1

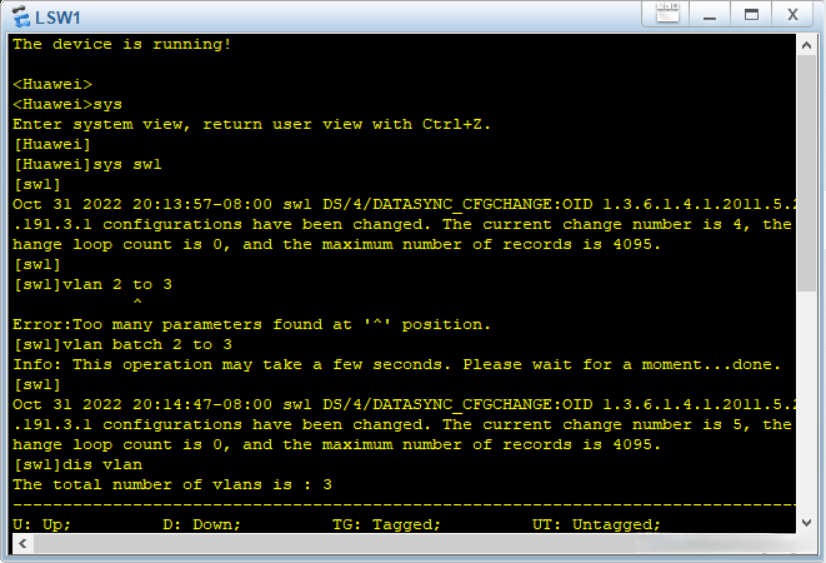

创建vlan2，vlan3

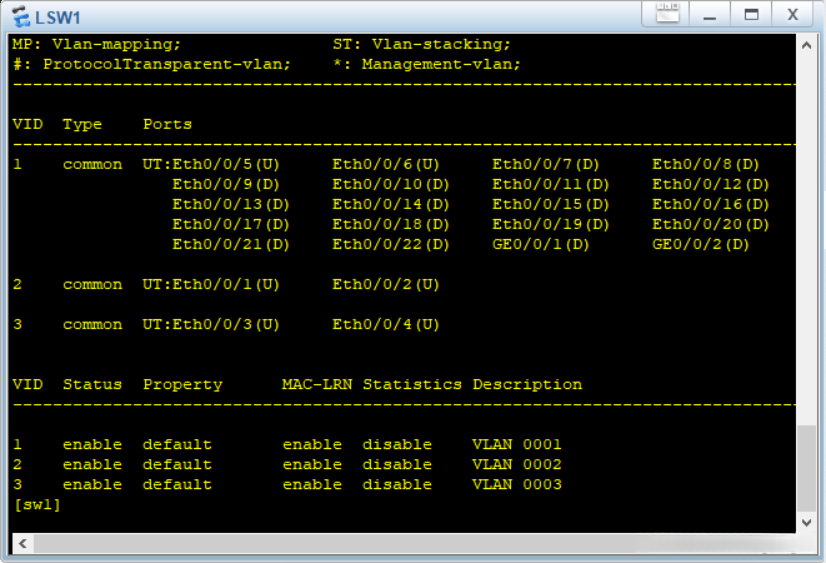

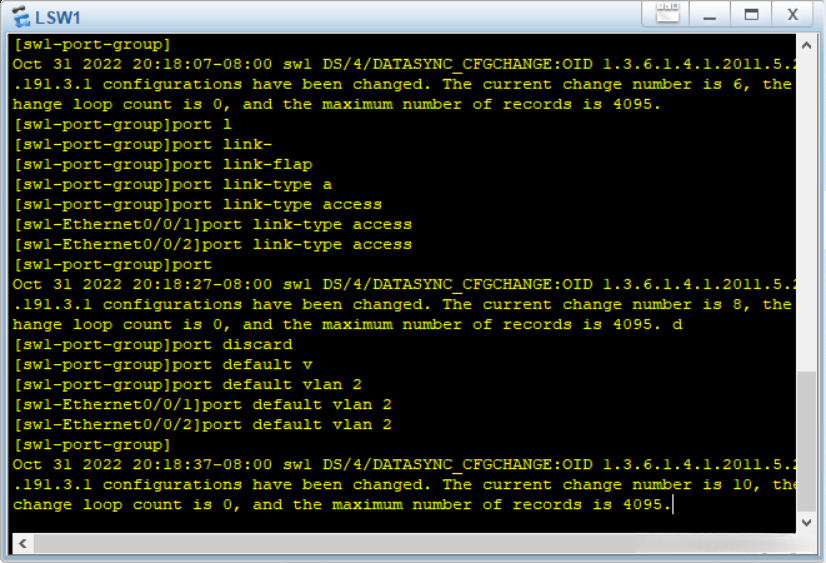

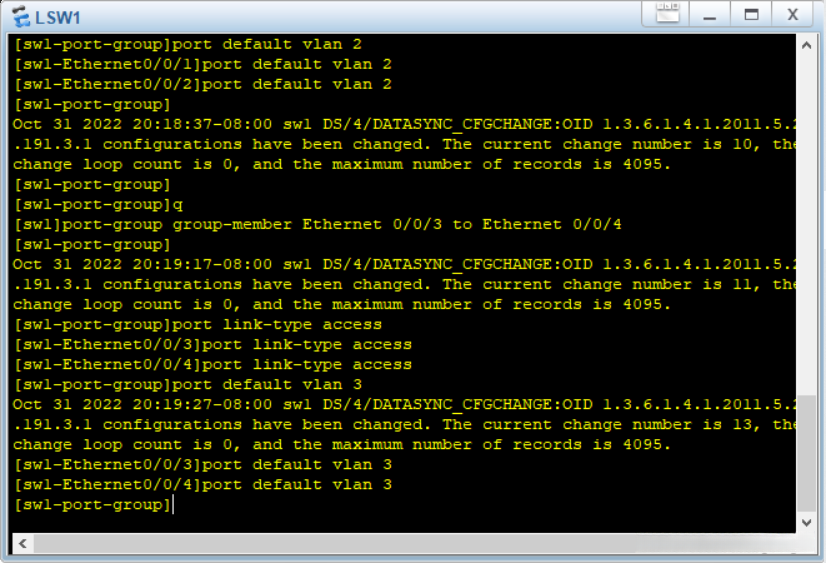

将接口划分至两vlan
交换机sw2

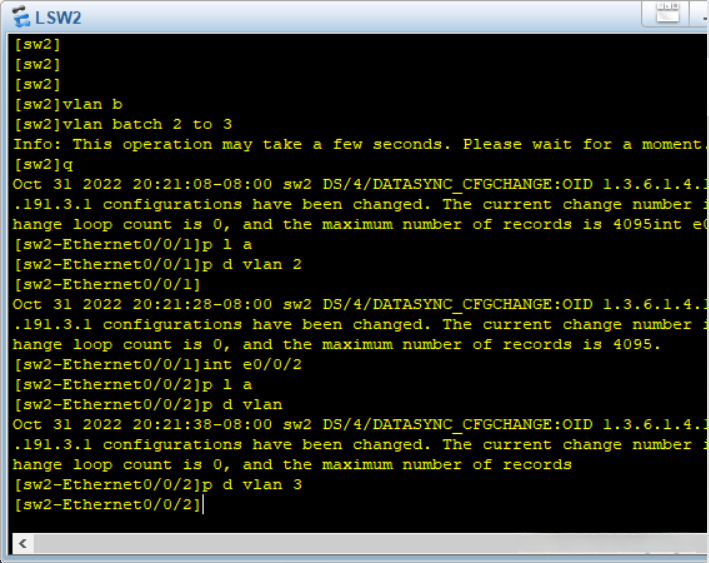

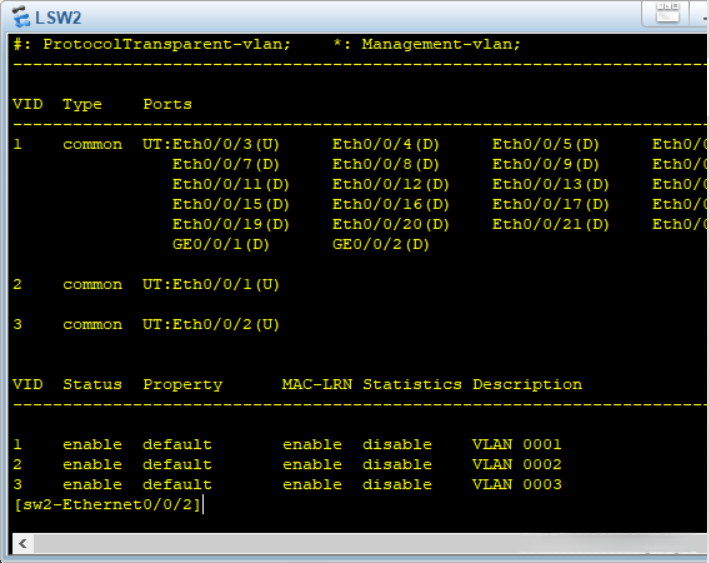

创建vlan2，vlan3，并分配接口

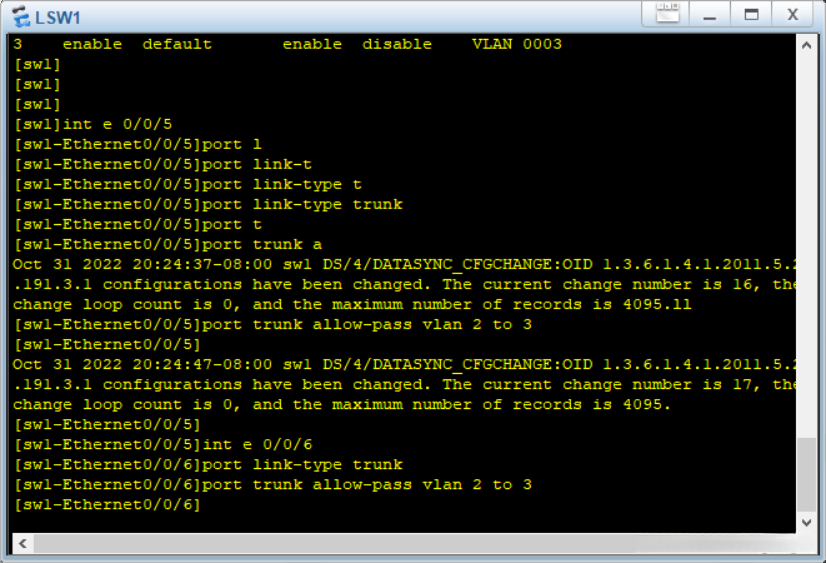

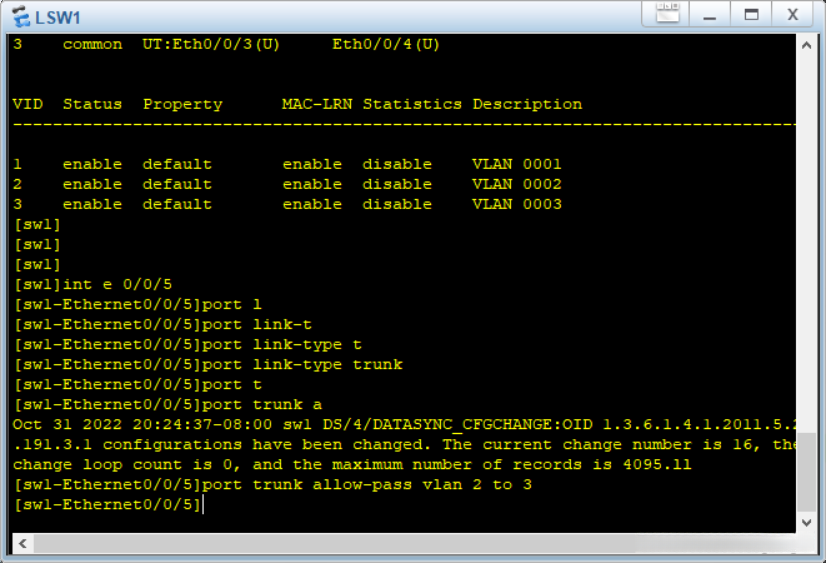

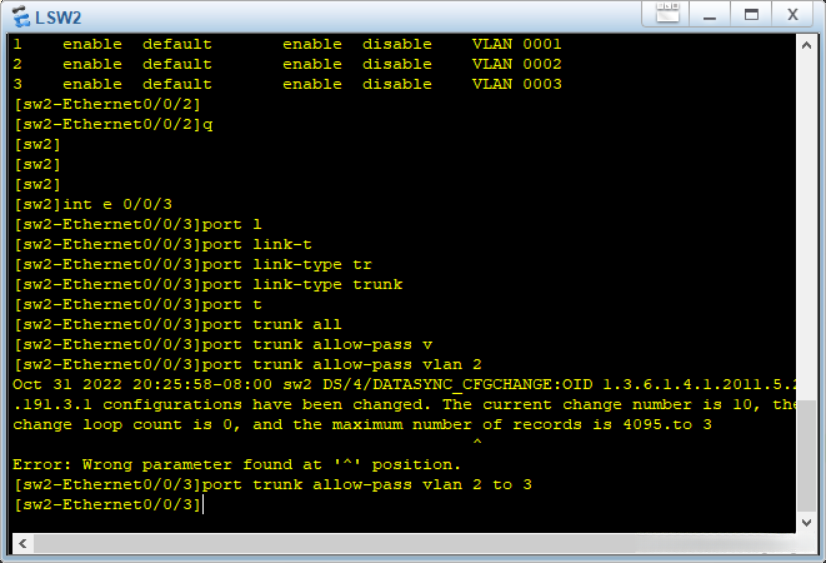

开启trunk干道
路由器r1

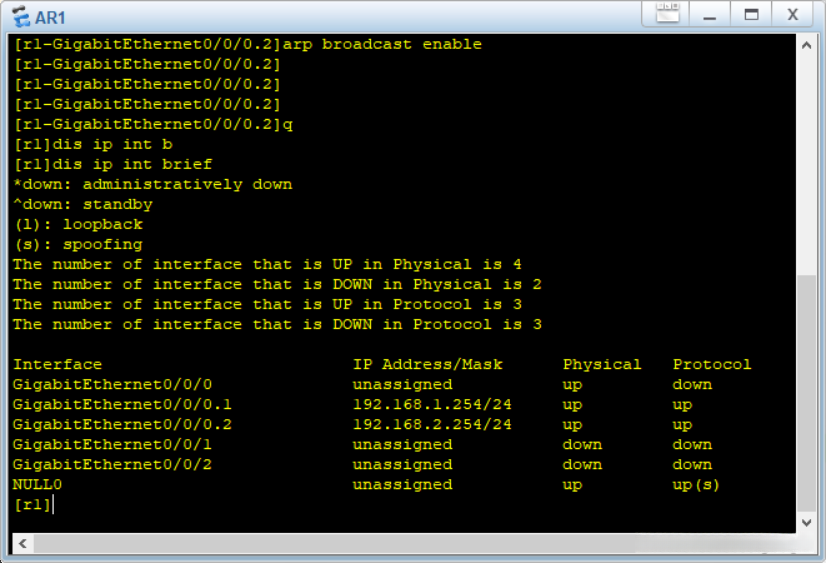

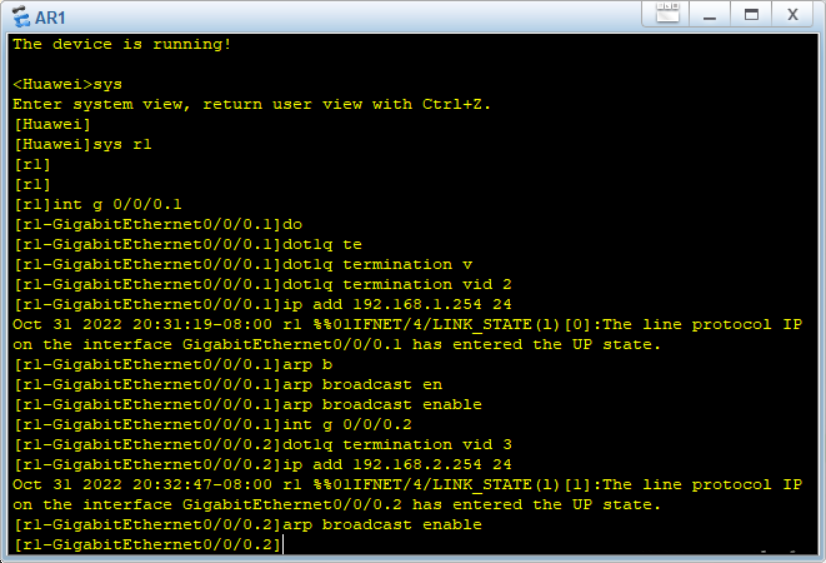

创建子接口

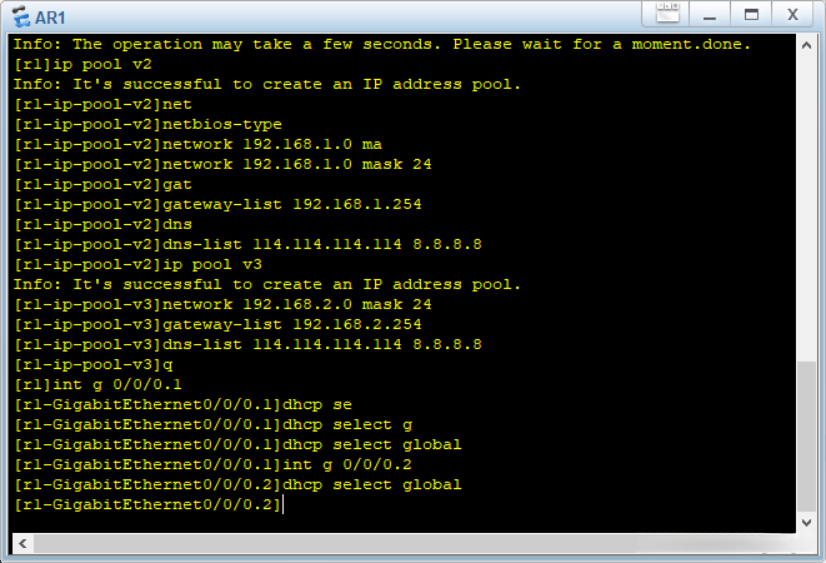

配置DHCP池塘，在相应端口开启DHCP服务
PC

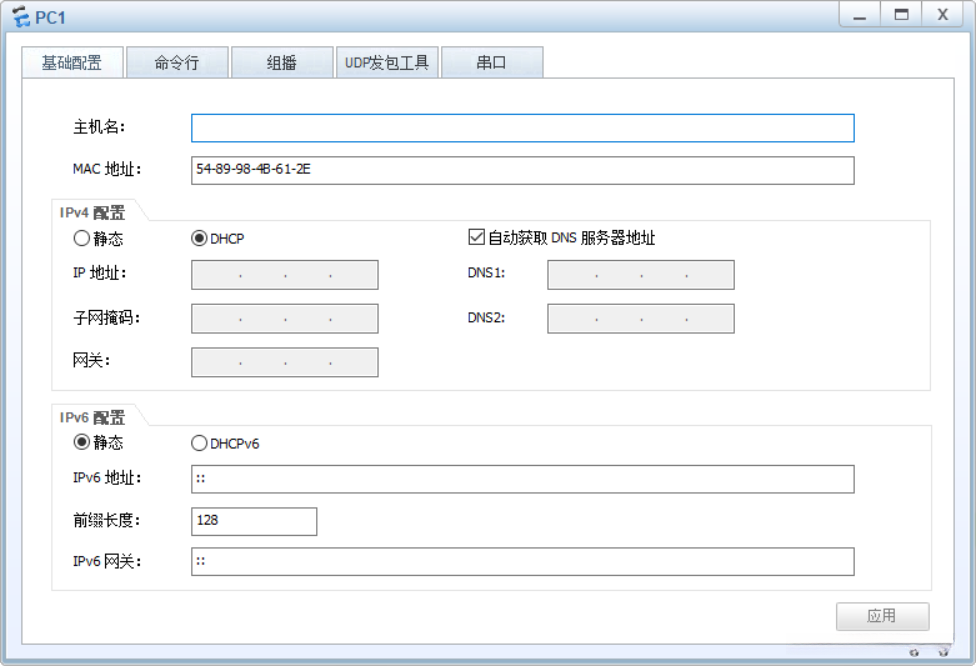

获取DHCP服务
5. 测试
PC1

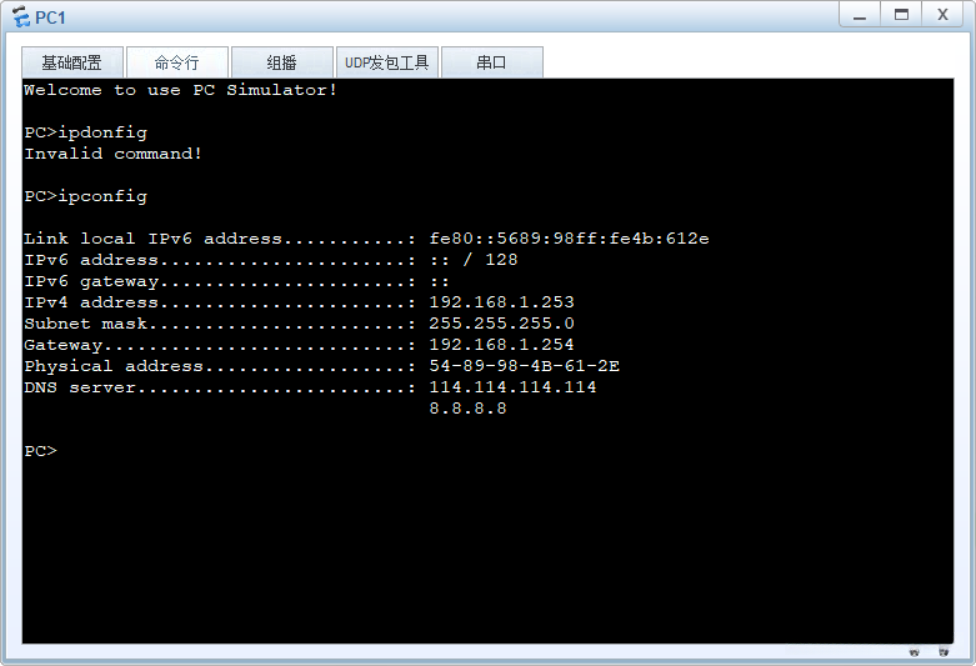

查看IP获取情况

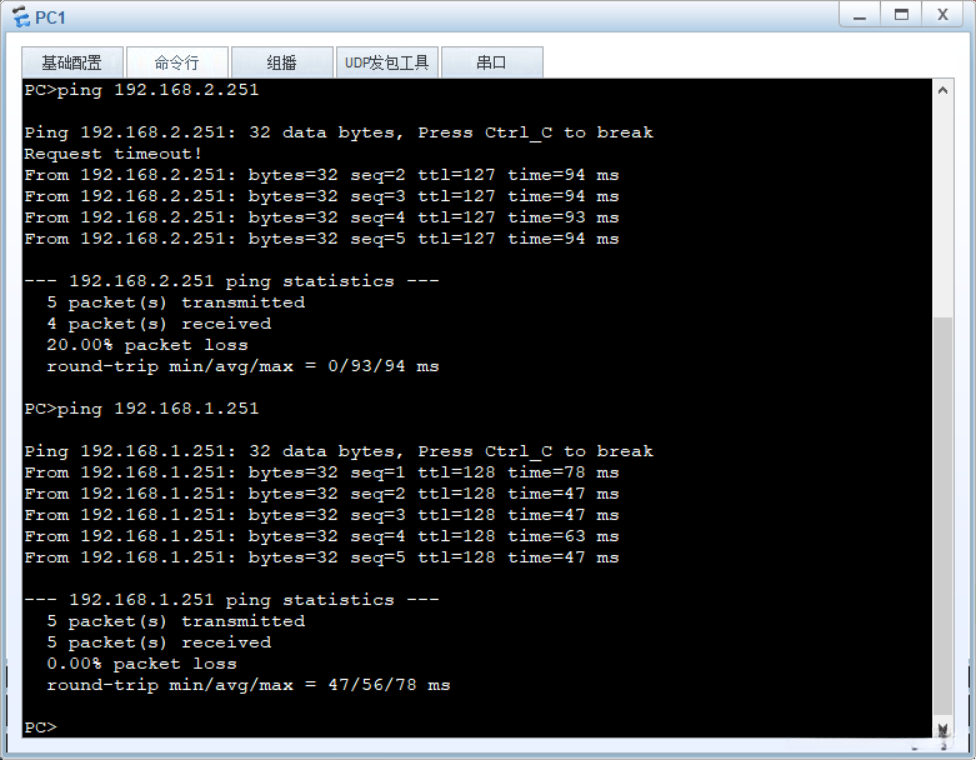

尝试连接其他PC
