MATLAB信号与系统实验（一）
发布时间
阅读量：
阅读量
文章目录
-
一、实验原理
-
二、实验题目
-
- 1.f=u(t-2)+u(t+4)
- 2.f(t)=e^(-t)COS(4πt)
- 3.f(t)=3e^((0.2+j0.5π)t)
-
三、实验总结
-
- 1.实验结果分析
- 2.使用MATLAB时应注意的问题

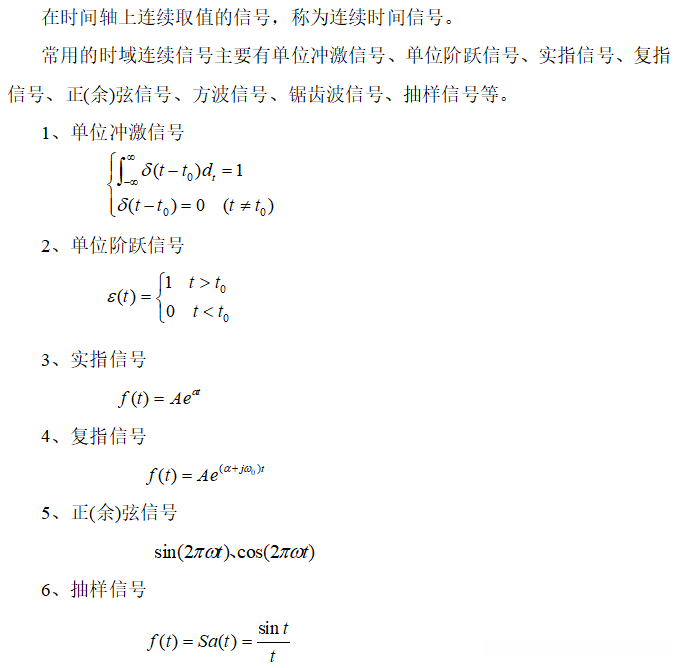

一、实验原理
二、实验题目

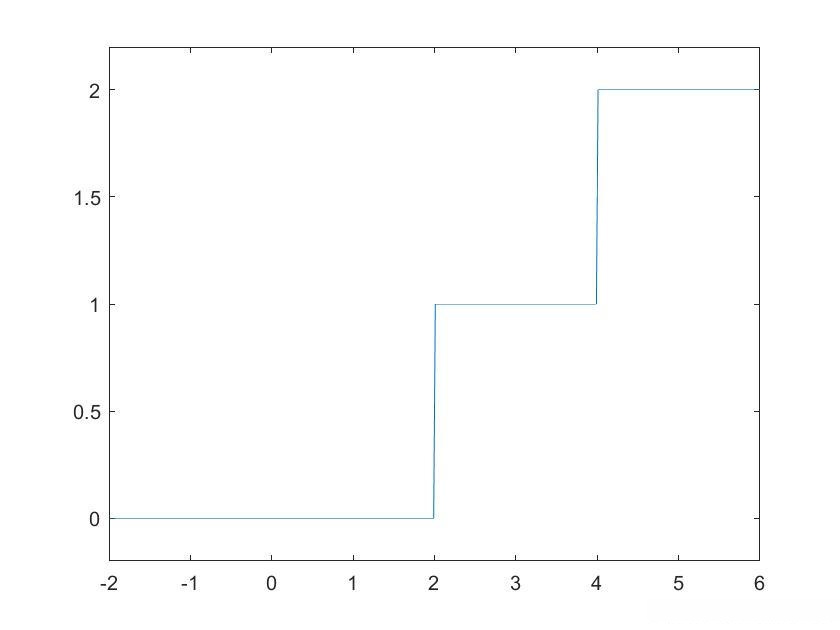

1.f=u(t-2)+u(t+4)
代码如下（示例）：
t=-2:0.01:6;
f=heaviside(t-2)+heaviside(t-4);
plot(t,f)
axis([-2,6,-0.2,2.2])
2.f(t)=e^(-t)COS(4πt)
代码如下（示例）：
t=[0:0.01:3];
f=exp(-t).*cos(4*pi*t);
plot(t,f)
3.f(t)=3e^((0.2+j0.5π)t)
代码如下（示例）：
t=0:0.01:4*pi;
f=3*exp((0.2+j*0.5*pi)*t);
subplot(2,2,1);
plot(t,real(f)); title('实部');
subplot(2,2,2);
plot(t,imag(f)); title('虚部');
subplot(2,2,3);
plot(t,abs(f)); title('幅值');
subplot(2,2,4);
plot(t,angle(f)); title('相位');
三、实验总结

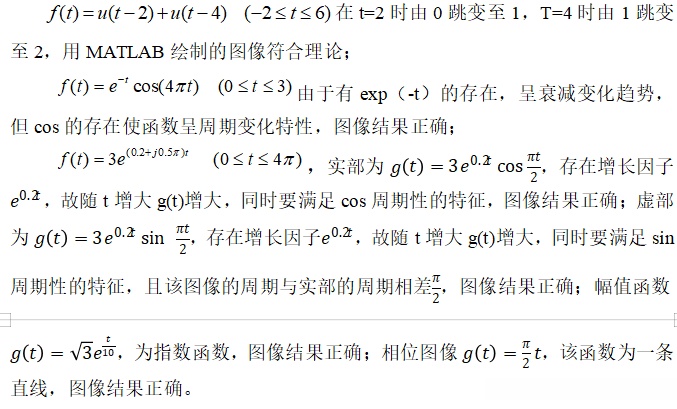

1.实验结果分析
2.使用MATLAB时应注意的问题
MATLAB使用时新建脚本，直接在命令行编写代码是不可取的
MATLAB命名的.m文件，命名时不能出现汉字，可以出现数字、英文字母、下划线，但必须以英文字母开头
MATLAB绘制的图像可以直接保存，保存时可以选择.m格式保存，也可以保存为jpg格式
变量的大小写有区别。
可以借助键盘的光标键调出之前输入的命令重新执行。
在命令窗口调用编写的M文件时，是有路径要求的,它的默认路径是“work”子目录。如编写的M文件在其他目录，需要修改当前路径，修改的地方在命令窗口的工具栏上“Current Directory”处。
