经济学：无差异曲线与效用函数可视化

 import matplotlib.pyplot as plt


 import numpy as np

 fig = plt.figure(1) #定义新的三维坐标轴，用以绘制效用曲面

 ax1 = plt.axes(projection='3d')

 #定义三维数据与效用函数参数

 n =100

 a = 1

 b = 2

 x = np.linspace(0,30,n)

 y = np.linspace(0,30,n)

 X, Y = np.meshgrid(x,y)

 #一般效用曲面

 #Z = np.sqrt(X*Y)

 #完全替代品效用曲面

 #Z = a*X+b*Y

 #完全互补品效用曲面

 #Z = np.minimum(a*X,b*Y)

 #最大效用函数

 #Z = np.maximum(a*X,b*Y)

 #不完全互补品

 Z = np.minimum(b*X-a*Y,b*Y-a*X)

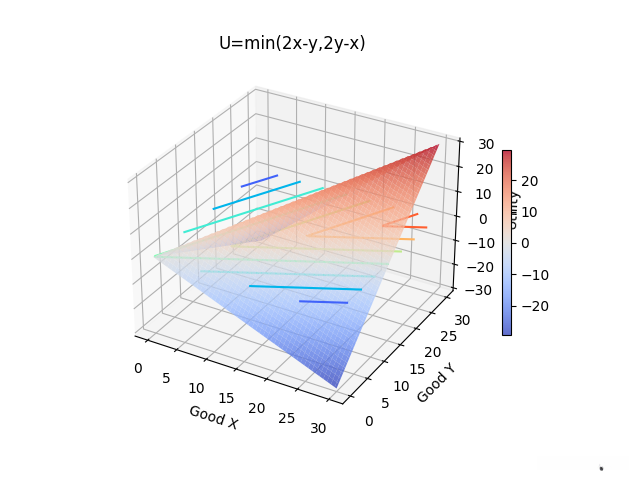

 #曲面图

 Utility = ax1.plot_surface(X,Y,Z,cmap='coolwarm',alpha=0.8)

 #添加题目

 plt.title('U=min(2x-y,2y-x)')

 #叠加等高（无差异）线

 ax1.contour(X,Y,Z,zdir='z',offset=0,cmap='rainbow')

 #设置坐标轴标签

 ax1.set_xlabel('Good X')

 ax1.set_ylabel('Good Y')

 ax1.set_zlabel('Utility')

 #图例色条

 fig.colorbar(Utility, shrink=0.5, aspect=20)

 plt.savefig('Utility Surface.png')

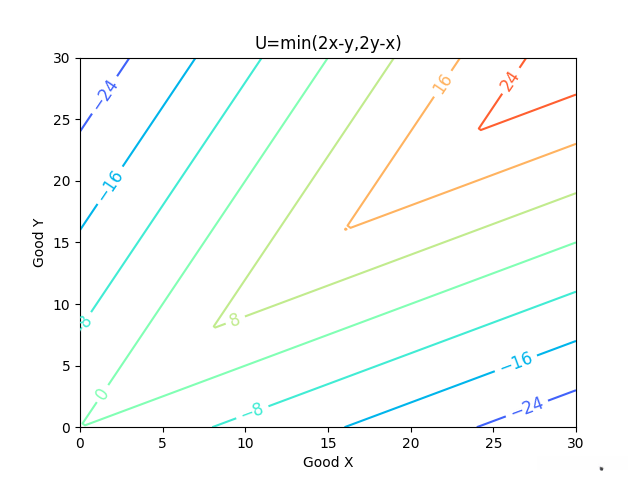

 #第二个图单独绘制等高（无差异）线

 fig = plt.figure(2)

 ax2 = plt.subplot(111)

 Indiff = ax2.contour(X,Y,Z,cmap='rainbow')

 ax2.set_xlabel('Good X')

 ax2.set_ylabel('Good Y')

 #添加题目

 plt.title('U=min(2x-y,2y-x)')

 #显示等高线（效用）值

 plt.clabel(Indiff,inline=True,fontsize=12)

 plt.savefig('Indifference Curve.png')

 plt.show()
