在上一篇文章中，笔者解释了对OpenPose人体关键点检测算法的思考，它是一种“bottom-to-up”的人体姿态估计算法。为了对人体姿态估计这个方向有更加深刻的认识，笔者查阅了2018年的三大顶会(CVPR/ICCV/ECCV)的文章，发现很多新的论文都是基于“Stacked Hourglass Networks”所做的改进，于是笔者认真阅读了这篇经典文章，有了一些自己的理解，故这里记录下来。

1 动机

对于人体姿态估计任务，也即检测人体的骨骼关键点，显然需要获取图像的local 细节信息，但是对于下面这张图，由于梅球王的右腿膝盖位置被遮挡了，导致局部细节信息丢失，这个时候怎么办呢？考虑人眼的视觉系统，我们是基于身体其它部位推断出右腿膝盖位置的，从理论角度来讲，是基于被遮挡点的全局上下文信息（global context） ，推断当前被遮挡点的位置的。

因此，应对人体姿态估计任务，需要同时利用局部信息和全局信息 。

2 网络结构

浅层特征对应了图像的局部信息，深层特征对应了图像的全局信息。为了获取不同尺度的特征信息，借鉴目标检测任务的思路，有两种常用的做法，图像金字塔和特征金字塔。论文中采用了特征金字塔的方式，将浅层和深层特征做融合，来预测人体关键点。

2.1 单一沙漏模块

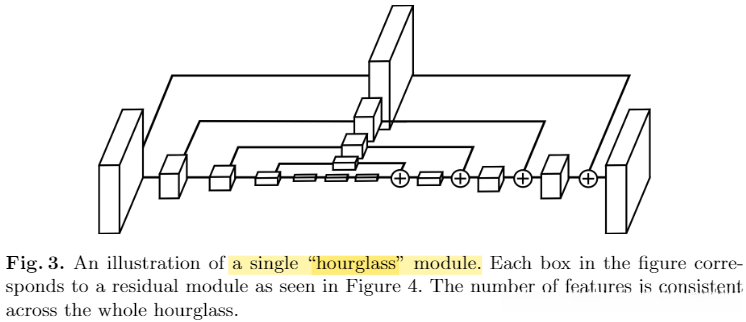

单个沙漏模块的网络结构如下图，

大家看该网络的结构，第一印象是不是感觉很美呢？因为整个网络结构是对称的，输入图像先经过"bottom-up"过程做特征提取 ，后经过“top-down”过程做特征融合 ，最后基于融合后的特征图预测骨骼关键点。下面这张图是笔者在百度上找的沙漏图像，和网络结构很像吧，这就是“Hourglass Network”名字的由来。

顺便提及一下，（1）“hourglass module”采用了最近邻上采样的方法，却没有使用可学习的transpose convolution操作，理论上来说，后者定位出来的关键点更精确(欢迎大家留言讨论?)；（2）采用的网络结构图类似于图像分割中的Unet网络，大家感兴趣也可以去阅读原论文。

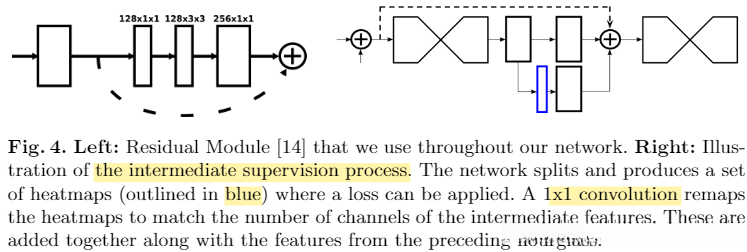

2.2 intermediate supervision

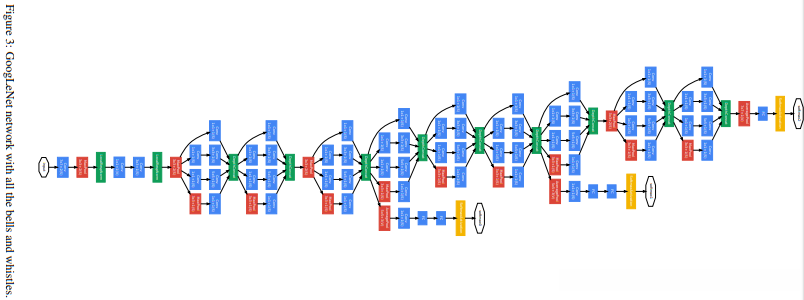

“intermediate supervision”，这里将其翻译成中间约束 。这里的中间约束，是指在网络结构的中间过程，增加优化目标，引入中间约束的好处 有两点：(1) 使低层学习到的特征也有很好地区分能力，(2) 加速整个网络的收敛 。其实很多网络都会采用这种做法，比如经典的Googlenet，网络结构图如下，

2.3 堆叠沙漏模块

单一的沙漏模块能够提取出图像中的local ** 和global contexts** ，若将单一的沙漏模块进行堆叠，则后面的沙漏模块能对high level特征进一步处理，从而得到higher level空域结构关系。

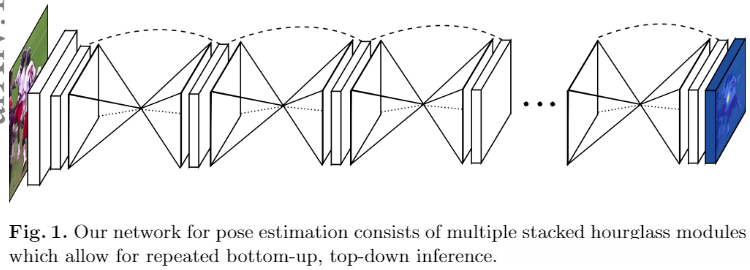

简略图如下，

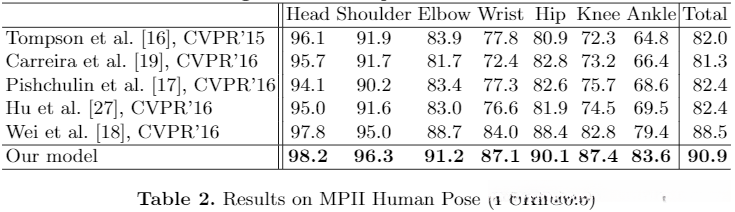

3 实验结果

4 总结

（1）它是一种经典的"top-to-down"的人体姿态估计算法，被设计用来处理single person姿态估计；

（2）采用多阶段和中间约束 的组合策略，使模型学习到高阶的空域结构关系；

5 参考资料

https://arxiv.org/abs/1603.06937

https://arxiv.org/abs/1505.04597

https://www.cs.unc.edu/~wliu/papers/GoogLeNet.pdf
