Python计算机视觉 第9章-图像分割
Python计算机视觉 第9章-图像分割
图像分割是将一幅图像分割成有意义区域的过程。区域可以是图像的前景与背景或图像中一些单独的对象。这些区域可以利用一些诸如颜色、边界或近邻相似性等特征进行构建。
9.1 图割（Graph Cut）
图割（Graph Cut）是一种用于图像分割、能量最小化以及其他计算机视觉任务的离散优化算法。它主要基于图论，将图像分割问题转化为图结构上的最小割问题。
图割的基本概念
图模型 ：图割算法将图像表示为一个带权无向图，节点代表像素或像素的特征，边则表示这些节点之间的相似性。图中的每条边都有一个权重，表示两个像素之间的“关系强度”（例如颜色相似度、边缘强度等）。
源点（Source）和汇点（Sink） ：图中包含两个特殊节点，称为源点（Source）和汇点（Sink），分别表示前景和背景。在图像分割任务中，目标是将图分割为两部分，分别对应前景（源点关联的部分）和背景（汇点关联的部分）。
割（Cut） ：割是将图中的边分成两部分，其中一部分与源点相连，另一部分与汇点相连。算法通过选择一条割线，使得割线两侧的节点分别属于前景和背景。
最小割问题 ：在图割算法中，目的是找到一种分割方式，使得割线上的边权重之和最小，这对应于能量最小化问题。通过解决最小割问题，可以得到一个最优的图像分割。
图割的应用
- 图像分割 ：将图像中的前景与背景进行分割，常用于对象识别和图像处理。
- 能量最小化 ：图割算法可以用于求解一些能量最小化问题，例如图像去噪、图像修复等。
- 立体匹配 ：在立体视觉中，图割可以用于匹配两个图像之间的像素，从而计算视差图。
图割算法的流程
- 构建图模型 ：将图像转换为图的形式，节点代表像素，边表示像素间的关系。
- 设定能量函数 ：能量函数由数据项（Data Term）和光滑项（Smoothness Term）组成。数据项表示像素属于前景或背景的代价，光滑项表示相邻像素之间的相似性。
- 求解最小割 ：使用图割算法，找到能量函数最小的割，从而完成图像分割。
图割算法在图像分割任务中具有较高的准确性和鲁棒性，特别是在处理包含噪声的图像时表现良好。然而，它的计算复杂度较高，通常需要较大的计算资源。
9.1.1 从图像创建图
在图割算法中，图像首先需要被表示为一个图结构。这个图通常用 G=(V,E)G = (V, E) 来表示，其中：
- VV 表示图的节点集合，对应于图像中的像素或像素块。
- EE 表示图的边集合，边连接的节点代表相邻的像素或像素块。
每个节点 v∈Vv \in V 代表一个像素，每条边 e∈Ee \in E 连接两个像素，边上的权重 wew_e 反映了这两个像素之间的相似性或距离。
图的构建过程：
节点定义 ：每个像素对应图中的一个节点，像素的特征（如颜色、纹理等）可以作为节点的属性。
边的连接 ：
* 相邻像素之间通过边连接，形成一个稠密的像素图。
* 边的权重 wew_e 通常根据像素之间的相似度或梯度强度来设定，常用的公式是：we=exp(−∥Ip−Iq∥22σ2) w_e = \exp\left(-\frac{{\lVert I_p - I_q \rVert2}}{{2\sigma2}}\right)
其中，IpI_p 和 IqI_q 分别表示像素 pp 和 qq 的颜色向量，σ\sigma 表示相似性尺度。
源点和汇点 ：图中包含两个特殊节点：
* 源点（Source）：与前景像素连接。
* 汇点（Sink）：与背景像素连接。源点和汇点与图中的每个像素节点都有边相连，边的权重反映了该像素属于前景或背景的可能性。
9.1.2 用户交互式分割
用户交互式分割结合了自动图像分割算法和用户的交互输入，以提高分割的准确性。这种方法允许用户提供先验知识，如标记前景和背景区域，来指导分割过程。常见的用户交互式分割方法包括 GrabCut 和 LiveWire 。
1. GrabCut
GrabCut 是一种基于图割的交互式图像分割方法。用户通过在图像中标记前景和背景区域，指导算法优化分割结果。
主要步骤：
- 初始化分割 ：用户用矩形框标记前景区域。
- 图割算法 ：算法基于标记和图割优化分割结果。
- 更新分割 ：用户可以进一步调整标记以优化分割。
2. LiveWire
LiveWire 是一种交互式图像分割方法，通过用户点击选择图像中的边缘点，使用动态规划找到连接这些点的最佳路径，从而实现精确的分割。
主要步骤：
- 用户标记 ：用户点击图像中目标的边缘点。
- 计算代价图 ：根据图像的梯度计算代价图。
- 动态规划 ：利用动态规划找到最优路径，实现精确分割。
以下为GrabCut示例代码：
import numpy as np
import cv2
import matplotlib.pyplot as plt
# 读取图像
img = cv2.imread(cv2.samples.findFile('img.png'))
# 创建一个mask，初始化为0（背景）
mask = np.zeros(img.shape[:2], np.uint8)
# 创建前景和背景模型
bg_model = np.zeros((1, 65), np.float64)
fg_model = np.zeros((1, 65), np.float64)
# 用户标记前景和背景
# 前景标记区域（矩形）
rect = (50, 50, 450, 290) # x, y, w, h
# 应用GrabCut算法
cv2.grabCut(img, mask, rect, bg_model, fg_model, 5, cv2.GC_INIT_WITH_RECT)
# 生成前景和背景的掩模
mask2 = np.where((mask == 2) | (mask == 0), 0, 1).astype('uint8')
# 可视化分割结果
result = img * mask2[:, :, np.newaxis]
plt.imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RGB))
plt.title('GrabCut Result')
plt.axis('off')
plt.show()
python
结果如下：

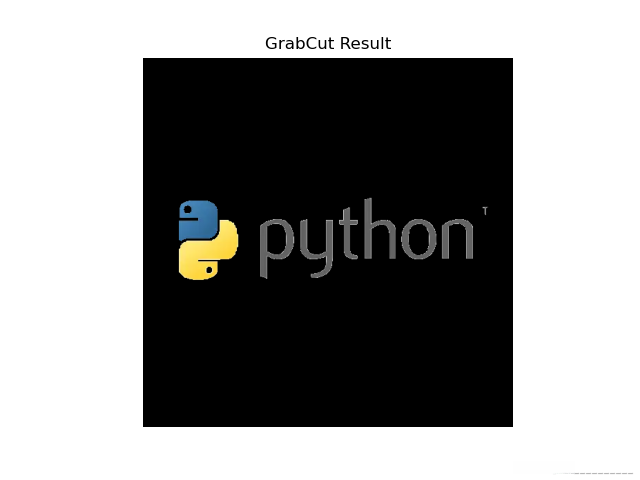

实验图1 GrabCut处理结果
9.2 利用聚类进行分割
图像分割中的聚类方法通过将像素分配到不同的类别或簇中，实现对图像的自动分割。常见的聚类方法有 K-Means 和 Mean Shift ，它们根据像素的颜色、亮度或纹理等特征进行分组，来区分图像中的不同区域。
1. K-Means 聚类
K-Means 聚类是一种常用的分割方法，它通过将像素分配到预定义数量的簇（KK 个簇）中，来实现图像分割。
主要步骤：
- 选择簇的数量 ：设定要分割的区域数（KK）。
- 初始化簇心 ：随机初始化簇的中心。
- 像素分配 ：将每个像素分配给距离最近的簇心。
- 更新簇心 ：根据分配结果更新簇心。
- 迭代 ：重复分配和更新步骤，直到簇心不再变化或达到最大迭代次数。
2. Mean Shift 聚类
Mean Shift 是一种基于密度的非参数聚类方法。它通过计算密度梯度，寻找高密度区域，并将像素归类到这些区域中。
主要步骤：
- 密度估计 ：为每个像素计算密度梯度。
- 移动簇心 ：沿着密度梯度方向移动，直到到达高密度区域的峰值。
- 像素分配 ：将所有像素分配到最近的高密度区域。
以下为 K-Means 聚类算法示例代码：
import numpy as np
import cv2
import matplotlib.pyplot as plt
from sklearn.cluster import KMeans
# 读取图像
img = cv2.imread(cv2.samples.findFile('test.jpg'))
# 将图像数据转换为二维数组
pixels = img.reshape(-1, 3)
# 设置聚类数
k = 3
# 应用K-Means聚类
kmeans = KMeans(n_clusters=k, random_state=0).fit(pixels)
labels = kmeans.labels_
centers = kmeans.cluster_centers_
# 将标签数据重新转换为图像
segmented_img = centers[labels].reshape(img.shape).astype(np.uint8)
# 可视化原图和K-Means分割结果
fig, axs = plt.subplots(1, 2, figsize=(12, 6))
axs[0].imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
axs[0].set_title('Original Image')
axs[0].axis('off')
axs[1].imshow(cv2.cvtColor(segmented_img, cv2.COLOR_BGR2RGB))
axs[1].set_title('K-Means Clustering Result')
axs[1].axis('off')
plt.show()
python
结果如下：

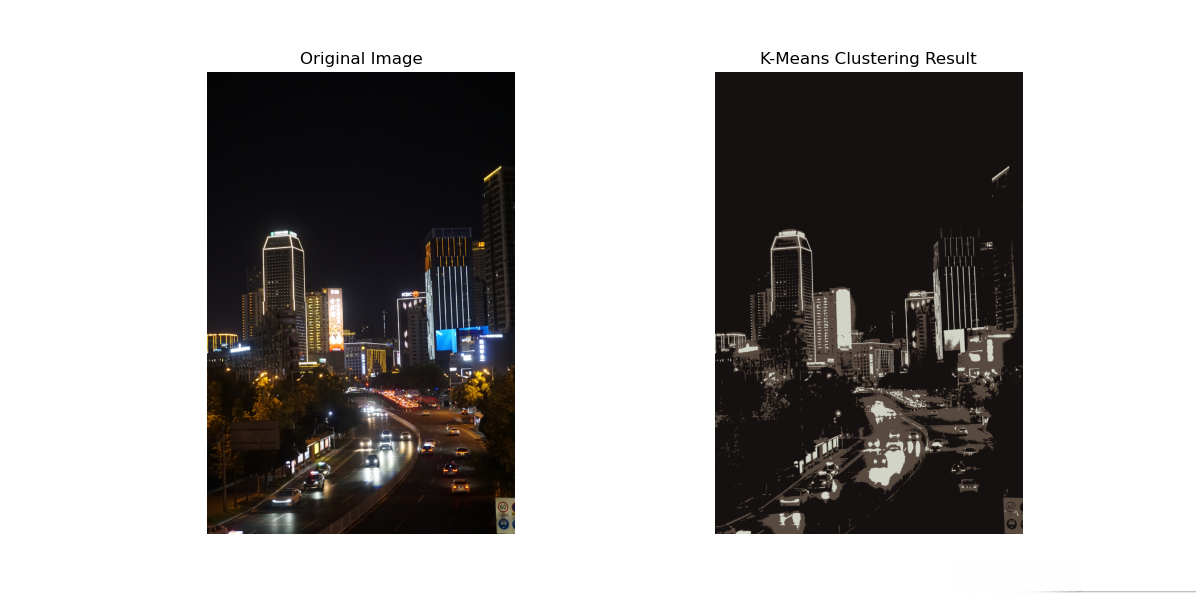

实验图2 K-Means 聚类算法处理结果
9.3 变分法
变分法是一种数学优化方法，通过寻找使某个函数（通常是能量函数或目标函数）最小化的函数来解决问题。它广泛应用于图像分割、图像恢复、物理模型和其他优化问题。变分法的核心思想是将优化问题转化为一个变分问题，即在函数空间中寻找一个使目标函数达到极值的函数。
变分模型：Chan-Vese 模型
Chan-Vese 模型 是一种基于变分法的图像分割模型，旨在将图像分割成前景和背景区域。它基于图像的灰度信息，通过最小化能量函数来实现分割。该模型特别适用于具有不均匀亮度或纹理的图像。
主要步骤：
定义目标函数 ：Chan-Vese 模型的目标函数通常包括内部能量（用于控制轮廓的平滑性）和外部能量（用于匹配图像的前景和背景）。
目标函数形式为：
E(C)=μ∫∂C∣∇ϕ∣ds+ν∫DC∣∇I∣2dx+λ1∫DC(I−Iˉ1)2dx+λ2∫DCˉ(I−Iˉ2)2dx E(C) = \mu \int_{\partial C} | \nabla \phi | ds + \nu \int_{D_C} |\nabla I|^2 dx + \lambda_1 \int_{D_C} (I - \bar{I}1)^2 dx + \lambda_2 \int{D_{\bar{C}}} (I - \bar{I}2)^2 dx
其中，CC 是分割轮廓，∂C\partial C 是轮廓的边界，DCD_C 和 DCˉD{\bar{C}} 分别是前景和背景区域，II 是图像灰度，Iˉ1\bar{I}_1 和 Iˉ2\bar{I}_2 分别是前景和背景区域的平均灰度值，μ\mu、ν\nu、λ1\lambda_1 和 λ2\lambda_2 是权重参数。
设置变分形式 ：将能量函数转化为变分形式，通过对轮廓参数进行优化来最小化目标函数。
求解变分问题 ：使用数值方法（如有限差分法或水平集方法）求解变分问题，得到最终的分割轮廓。
后处理 ：根据变分解得到的轮廓进行图像分割，提取前景和背景区域。
应用示例：
- 医学图像分割 ：在医学图像中分割器官或病变区域。
- 视频分割 ：在视频序列中提取前景物体。
总结
变分法是一种强大的数学工具，通过优化函数在函数空间中找到最优解，广泛应用于各种领域。Chan-Vese 模型 是一种典型的变分模型，用于图像分割，特别适用于处理不均匀亮度的图像。通过最小化目标函数，Chan-Vese 模型能够有效地将图像分割成前景和背景区域，广泛应用于医学图像和视频分析等领域。
